Временная линия анкерная DIN766

Сценарии применения
Якорная цепь, системы якорных лебёдок, швартовные линии, причальные и марина-установки, аксессуары для якорения яхт и лодок, трапы и палубная арматура, общая морская фурнитура для прогулочных и коммерческих судов

Обзор

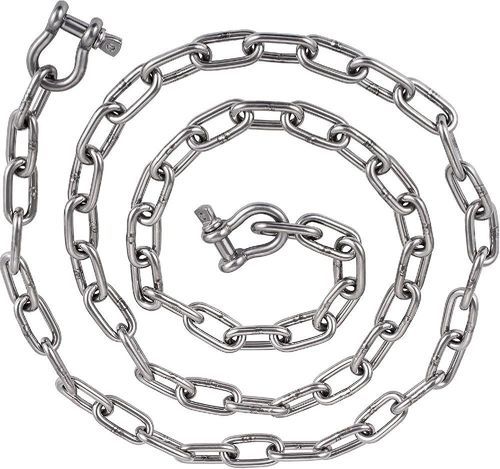

Якорная цепь DIN 766 — это калиброванная цепь с короткими звеньями, изготовленная в соответствии с размерами DIN 766 для шестерней якорных лебёдок (gypsy). Поставляется из нержавеющей стали AISI 304 или AISI 316, обеспечивает точное сцепление с шестернями DIN 766 и хорошую коррозионную стойкость в пресной и морской воде. Стандартные размеры охватывают 6 мм–16 мм; большие или нестандартные размеры доступны по запросу. Каждая цепь проходит проверку и испытание перед отгрузкой. Не предназначена для подъёма грузов над головой или подвесных нагрузок.

Введение
Изготовленная методом электрического сопротивительного сваривания и последующей калибровки, цепь DIN 766 обеспечивает постоянный шаг и внутреннюю ширину, снижает проскальзывание и гарантирует надёжную укладку и подъём якоря. AISI 304 подходит для пресной воды и общих морских условий; AISI 316 с молибденом рекомендуется для длительной эксплуатации в морской воде. Типичные применения: яхты, парусные лодки, рыболовные суда, моторные лодки и марина-оборудование.

Особенности продукта

• Изготовлено по калиброванным размерам DIN 766
• Материалы: AISI 304 или AISI 316
• Конструкция: сварные короткие звенья для стабильной геометрии
• Совместимость с шестернями лебёдок DIN 766
• Высокая коррозионная стойкость в морской среде
• Стандартные размеры 6 мм–16 мм; доступны дополнительные размеры
• Индивидуальная проверка и трассируемость

Параметры
DIN766 SHORT LINK CHAIN
Header: Size (MM), ±MM, Inside Length (MM), +MM, -MM, Inside Width (MM), Outside Width (MM), Length Per 11 Links (MM), +MM, -MM, Weight Per M (KG)
Size 2: 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1.0, 0.5, 0.07
Size 3: 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.4, 0.7, 0.16
Size 4: 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32
Size 5: 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5
Size 6: 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8
Size 7: 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3.0, 1.4, 1.1
Size 8: 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4
Size 9: 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8
Size 10: 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2
Size 11: 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4.0, 2.0, 2.7
Size 12: 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.10
Size 13: 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8
Size 14: 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4
Size 16: 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6.0, 3.0, 5.7
Size 18: 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3
Size 19: 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7.0, 3.7, 7.97
Size 20: 1.0, 56, 1.0, 0.5, 24.0, 68.0, 616, 7.4, 3.7, 9.0
Size 22: 1.2, 62, 1.1, 0.5, 26.4, 75.0, 682, 8.0, 4.0, 11.0
Size 23: 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12
Size 26: 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15

Стандарты / Детали продукта
Наименование: якорная цепь
Материал: нержавеющая сталь 316 (AISI 304 также доступна)
Основные позиции: якорная цепь и сопутствующая морская фурнитура для судов и яхт
Brand: TopOne Chain
Рабочая нагрузка: 1400 KG (примерное значение)
Поставка: 50 m (стандартная длина бухты)
Применение: якорение, швартовка и общая морская арматура
Технология: электрическая сопротивительная сварка, прецизионная калибровка
Примечание: специальные спецификации и маркировка возможны по запросу

Технические характеристики

• Стандарты: изготовлено по калиброванным размерам DIN 766
• Материалы: AISI 304 (пресная вода/общее использование) и AISI 316 (улучшенная стойкость в морской воде)
• Конструкция: сварная цепь с короткими звеньями
• Размеры: стандартный диапазон 6 мм–16 мм; дополнительные размеры доступны (см. таблицу параметров)
• Инспекция и тестирование: калибровка размеров, проверка сварки, испытания на разрыв и механическая верификация; индивидуальная трассируемость
• Назначение: только для якорения и швартовки — не предназначено для подъёма
• Совместимость: калиброванный шаг и внутренняя ширина для надёжного сцепления с шестернями DIN 766
• Типичная длина упаковки: 50 m
