Прямая подъемная скоба

Обзор

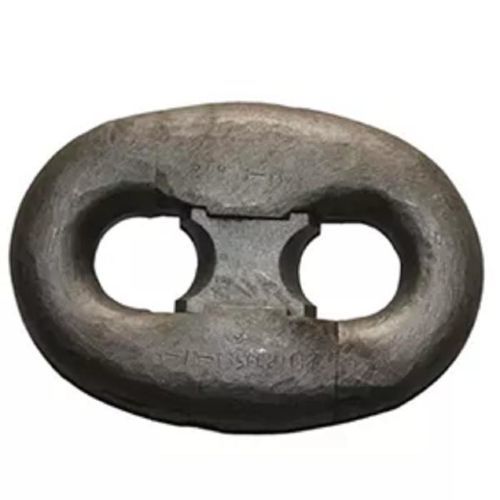

Кентер-скоба состоит из двух кованых половин, соединённых центральным запирающим блоком, коническим фиксатором и свинцовой пробкой. Это стандартное разъёмное соединение для стыковки участков якорной цепи (обычно 27,5 м / 15 саженей), позволяющее разбирать соединение для осмотра, обслуживания или замены без разрезания цепи. Скоба имеет профиль, совместимый с звеньями цепи, для беспрепятственного прохождения через швартовые трубы, цепные отделения и барабаны якорных лебёдок.

Разборка
Разборка для повторного использования проста: выбить конический штифт выколоткой, чтобы освободить свинцовую пробку, затем выбить центральный блок и разделить две половины.

Введение
Изготавливается методом штамповки в закрытой матрице из легированной стали, затем обрабатывается, термически обрабатывается, калибруется по размерам и подвергается испытаниям. Сборка включает две кованые половины корпуса, центральный запирающий блок, конический фиксатор и свинцовую пробку. Запирающая система обеспечивает фиксацию скобы при повторяющихся растягивающих нагрузках, сохраняя профиль, совместимый с цепью.

Особенности продукта

• Конструкция из кованой легированной стали
• Двухсекционный корпус с центральным запирающим блоком
• Разработан для соединения участков якорной цепи
• Совместим со звеньевыми (stud link) и безстержневыми цепями
• Доступен для классов цепей U2 и U3
• Термообработка и испытание на нагрузку
• Постоянная маркировка и полная прослеживаемость

Параметры
Размер цепи (мм) | Класс цепи | Материал | Испытательная нагрузка | Минимальная разрушающая нагрузка | Применение
12,5–22 | U2 / U3 | Кованая легированная сталь | В соответствии с IACS UR W18 | В соответствии с IACS UR W18 | Небольшие коммерческие суда
24–38 | U2 / U3 | Кованая легированная сталь | В соответствии с IACS UR W18 | В соответствии с IACS UR W18 | Грузовые суда
40–58 | U2 / U3 | Кованая легированная сталь | В соответствии с IACS UR W18 | В соответствии с IACS UR W18 | Нефтеналивные / балкеры
60–84 | U2 / U3 | Кованая легированная сталь | В соответствии с IACS UR W18 | В соответствии с IACS UR W18 | Оперативные суда поддержки оффшор
87–122 | U2 / U3 | Кованая легированная сталь | В соответствии с IACS UR W18 | В соответствии с IACS UR W18 | FPSO / оффшорные платформы
124–162 | U2 / U3 | Кованая легированная сталь | В соответствии с IACS UR W18 | В соответствии с IACS UR W18 | Системы постоянного швартования

Нормы и производство
Изготовлен из кованой легированной стали в соответствии с IACS UR W18, IACS UR A1 и ISO 1704 и с применением требований классификационных обществ (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Все несущие элементы штампуются в закрытой матрице, подвергаются термообработке, точной механической обработке и калибровке по размерам для соответствия соответствующему классу цепи.

Испытания
Каждая скоба проходит проверку химического состава, инспекцию ковки, верификацию термообработки, контроль размеров, испытание под нагрузкой, проверку механических свойств на растяжение, испытание твердости, магнитопорошковую дефектоскопию (MPI), визуальную инспекцию, проверку сборки и нанесение постоянной маркировки. Доступны сертификаты материалов, отчёты об инспекции и сертификаты классификационных обществ.

Применение
Подходит для соединения звеньевых и безштифтовых якорных цепей, оффшорных швартовных цепей и якорных тросов коммерческих судов. Широко используется на контейнеровозах, балкерах, танкерах, СПГ-судах, оффшорных платформах, FPSO, плавучих производственных установках и военных кораблях.

Техническое обслуживание
Регулярно проверяйте износ корпуса, деформацию, износ центрального блока, надежность конического фиксатора, целостность свинцовой пробки, коррозию, трещины, чрезмерный износ и идентификационные маркировки. После операций с якорем убедитесь, что все запирающие элементы надежно установлены. Поврежденные или изношенные кентер-скобы должны быть немедленно заменены в соответствии с требованиями классификационных обществ.

Технические характеристики

• Наименование: Kenter Shackle
• Материал: Кованая легированная сталь (штамповка в закрытой матрице, термообработка, механическая обработка)
• Классы цепей: U2 / U3
• Диапазон номинальных диаметров цепи: 12,5 мм – 162 мм
• Применение: От небольших коммерческих судов до систем постоянного швартования (контейнеровозы, балкеры, танкеры, СПГ-суда, оффшорные платформы, FPSO, военные корабли)
• Стандарты производства: IACS UR W18, IACS UR A1, ISO 1704; классификационные общества: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS
• Испытания: Испытание под нагрузкой, проверка механических свойств на растяжение, испытание твердости, MPI, размерные и визуальные проверки, постоянная маркировка
• Варианты упаковки: Стальная поддон / Деревянный ящик / Насыпная упаковка
• MOQ: 100 штук
