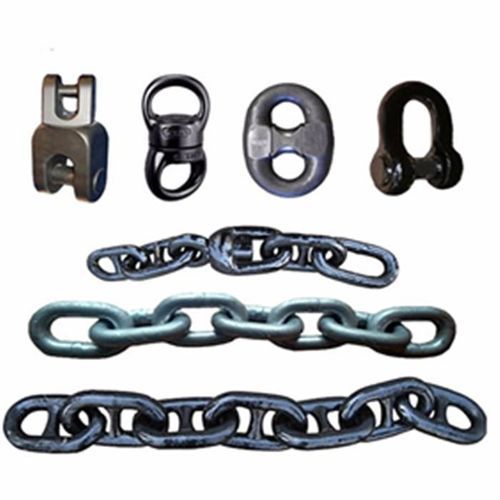

Якорная цепь U series

из сталис зубчикамидля высоких нагрузок

Описание продукта
Якорная цепь со шпилькой (stud link) изготавливается из стальных звеньев, сваренных методом flash butt, с внутренней шпилькой, повышающей жесткость, уменьшающей деформацию звеньев при растяжении и снижающей склонность к перекручиванию при обращении. Предназначена для анкеровки судов и систем Mooring на шельфе, где требуются стабильность геометрии, высокая прочность на разрыв и прослеживаемость. Номинальные диаметры: 12,5 мм–90 мм; стандартная длина звена (шот): 25 м или 27,5 м. Марки стали: CM490, CM690. Уровни прочности: U1, U2, U3.

Введение
Конструкция со шпилькой увеличивает сопротивление кручению и ограничивает деформацию при проходе через якорную лебедку и цепной румп. Цепи изготовляются методом flash butt сварки, затем калибруются, проходят термообработку, измерительный контроль, испытания на проверочную нагрузку и разрыв. Отдельные шоты соединяются Kenter-скобами или соединительными скобами для формирования полной анкерной цепи. Типичные применения: торговые суда, контейнеровозы, балкеры, танкеры, LNG-танкеры, шельфовые платформы, FPSO, портовые сооружения и военные корабли. Доступны комплектующие: скобы, вертлюги, расширенные концевые звенья, анкера.

Особенности продукта

• Конструкция: сваренные стальные звенья методом flash butt
• Внутренняя шпилька для улучшенного распределения нагрузки и уменьшения деформации
• Доступны в классах прочности U1, U2, U3
• Номинальные диаметры: 12,5 мм – 90 мм
• Стандартные длины шота: 25 м или 27,5 м
• Материалы: CM490, CM690
• Постоянная маркировка для полной прослеживаемости
• Совместима со стандартными морскими комплектующими (скобы, вертлюги, концевые звенья, анкера)
• Отделка: горячее цинкование, черное покрытие, естественный цвет
• Сертификаты по запросу: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS

Таблица параметров
D(φ) / ДИАМЕТР | РАЗМЕР ЗВЕНА | AM1 U1 (ПРОВЕР. НАГРУЗКА KN / РАЗРУШ. НАГРУЗКА KN) | AM2 U2 (ПРОВЕР. KN / РАЗРУШ. KN) | AM3 U3 (ПРОВЕР. KN / РАЗРУШ. KN) | ПРИБЛ. ВЕС (27,5M) KG
1/2 | 12,5 | 75 / 45 | 46 / 66 | 66 / 92 | 98,00
9/16 | 14 | 84 / 50,4 | 58 / 82 | 82 / 116 | 119,00
5/8 | 16 | 96 / 57,6 | 76 / 107 | 107 / 150 | 156,00
... (полная таблица доступна по запросу)

Стандарты
Изготовлена в соответствии с ISO 1704, IACS UR W18 и A1, применимыми EN и GB стандартами и спецификациями судостроения. Сертификация ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS и RMRS возможна по требованию заказчика. Испытания включают проверку химического состава, механические испытания, инспекцию сварки flash, измерительный контроль, испытания на проверочную нагрузку и на разрыв. Термообработка, проверка твердости и постоянная маркировка выполняются до отгрузки. Сертификаты материалов, отчеты об инспекции и полная документация по прослеживаемости поставляются с каждым заказом.

Характеристики / Технические спецификации

• Тип: stud link сварная кольцевая цепь
• Материал: сталь (CM490, CM690)
• Классы / уровни прочности: U1, U2, U3
• Диапазон номинальных диаметров: 12,5 мм – 90 мм
• Стандартные длины шота: 25 м или 27,5 м
• Отделка: горячее цинкование, черное, естественный цвет
• Доступные сертификаты: ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ: 100 метров
• Упаковка: стальная поддон или пучок
• Процесс производства: flash butt сварка, калибровка, термообработка
• Испытания: проверочная нагрузка, разрывная нагрузка, химическая и механическая инспекция, постоянная маркировка
• Аксессуары: скобы, вертлюги, соединительные скобы, расширенные концевые звенья, анкера
