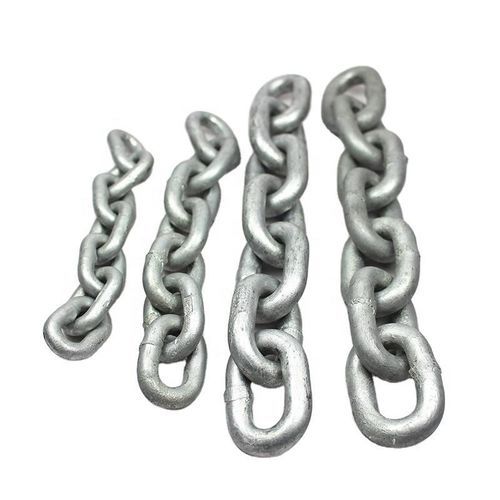

Якорная цепь

для буксировкииз углеродистой сталииз нержавеющей стали 316

Описание продукта
Цепь DIN 766 — это калиброванная короткозвенная сварная цепь, изготовленная в соответствии с размерными требованиями DIN 766. Она разработана для точного зацепления с метрическими барабанами рым-лебёдок и применяется для якорения и швартовки на прогулочных судах, яхтах, рыболовных судах, рабочих катерах, понтонах и малых коммерческих судах. Материалы: углеродистая сталь класса 3 (покрытия: горячее цинкование, цинковое покрытие, черная краска или без покрытия) и нержавеющая сталь AISI 316. Каждая производственная партия калибруется, проходит испытание нагрузкой, проверку сварных швов и верификацию механических свойств для обеспечения размерной точности и надежной работы лебёдки. Не предназначена для подъёмных работ с подвешенными грузами.

Введение
DIN 766 задаёт калиброванные размеры шага звена, внутренней длины, наружных размеров и допусков калибровки, чтобы цепь корректно работала с лебёдками, изготовленными по тому же метрическому стандарту. Стандартные предложения обычно охватывают размеры от 6 мм до 26 мм; производственные/испытательные данные приведены до 32 мм.

Особенности продукта

• Изготовлена по калиброванным размерам DIN 766
• Конструкция из углеродистой стали класса 3 или нержавеющей стали AISI 316
• Размеры от 6 мм до 32 мм (обычно 6 мм–26 мм)
• Совместима с метрическими барабанами лебёдок DIN 766
• Доступные покрытия: горячее цинкование, цинковое покрытие, черная краска или без покрытия
• Калибрована, проходит испытания и проверку сварных швов
• Подходит для якорных и швартовных морских применений (НЕ для подъёмов)

Параметры и определения

• Класс цепи: DIN 766 (калиброванные цепи из материала класса 3)
• Рабочая предельная нагрузка (WLL): максимальная рабочая нагрузка, прикладываемая в прямом натяжении к неповреждённой прямой длине цепи
• Испытание на прочность: производственное испытание силой при контролируемой растягивающей нагрузке для проверки целостности изготовления (не является рабочим пределом)
• Минимальная разрывная нагрузка: минимальная сила, при которой образцы цепи разрушаются при разрушающем испытании; используется для верификации партии (не является рабочим или расчетным пределом)
• Подъём над головой: цепь не предназначена и не сертифицирована для подъёма над головой или подвешенных грузов

Таблица размеров (столбцы: РАЗМЕР (mm) | +/-MM | ВНУТРЕННЯЯ ДЛИНА (MM) | +MM | -MM | ВНУТРЕННЯЯ ШИРИНА MM | НАРУЖНАЯ ШИРИНА MM | ДЛИНА 11 ЗВЕНЬЕВ MM | +MM | -MM | ВЕС НА М KG)
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Стандарты, упаковка и испытания
Минимальный объем заказа: 100 метров
Варианты упаковки: стальной барабан / деревянный ящик / стальная паллета / навалом
Стандарты производства: DIN 766, ISO 4565, EN 24565 и BS 7160 — требования по размерам для калиброванных морских якорных цепей. Материалы: углеродистая сталь класса 3 или нержавеющая сталь AISI 316 с калиброванной конструкцией коротких звеньев.
Стандарты испытаний: испытания пробной нагрузкой, размерная калибровка, визуальный и сварочный контроль, проверка механических свойств и испытания на минимальную разрывную нагрузку, выполняемые в процессе производства. Значения разрывной нагрузки предназначены для верификации партии и не являются эксплуатационными пределами нагрузки.

Применение и обслуживание
Подходит для систем якорных лебёдок, морского якорения, якорения яхт, рыболовных судов, рабочих судов, понтонов, причальных сооружений, заградительных цепей, охранных применений и общих морских применений без подвешенных нагрузок. Регулярно проверяйте цепь на коррозию, износ, удлинение, трещины в швах, деформированные звенья, повреждение покрытия и размерную совместимость с барабаном лебёдки. Цепи с чрезмерным износом, остаточной деформацией или повреждёнными швами следует выводить из эксплуатации.
