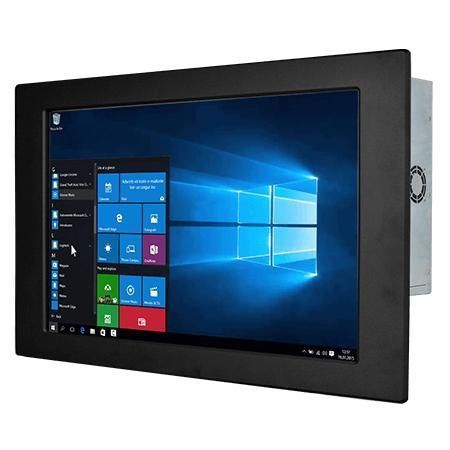

Панельный ПК с резистивным сенсорным экраном W22IF7T-PMA3

ЖК-мониторсо светодиодной подсветкой21,5"

Обзор
Winmate W22IF7T-PMA3 — 21,5" панельный компьютер для монтажа в панель, предназначенный для управления станками, заводской автоматизации и операторских HMI. На базе процессоров Intel® 9-го поколения предоставляет гибкие варианты хранения, широкий набор портов I/O, TPM 2.0 и варианты ОС (Windows/Linux) в металлическом корпусе с вентиляторным охлаждением для промышленной эксплуатации.

Ключевые особенности

• 21,5" FHD дисплей (1920 x 1080), 250 nits
• Процессоры Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• M.2 NVMe/SATA + 2 x SATA III для 2.5" SSD/HDD (RAID 0/1 опция)
• 4 x USB 3.2 Gen1, 2 последовательных порта, 2 x Gigabit LAN
• Вход питания 12 V DC (Din4 pin); DP1.2 стандарт, HDMI 1.4 опция
• Опции: резистивный сенсорный экран или защитное стекло; TPM 2.0

Сертификация

• CE
• FCC

Дисплей

• Размер: 21.5 дюйма
• Разрешение: 1920 x 1080
• Яркость: 250 nits
• Контраст: 3000:1
• Углы обзора: 89/89/89/89
• Активная область: 476.64 x 268.11 mm
• Сенсор/стекло: резистивный сенсор (опция) или защитное стекло (опция)

Системные характеристики

• Процессор: i7-9700TE (по умолчанию); опции i5-9500TE, i3-9100TE
• Чипсет: Intel® Q370
• Память: 2 x non‑ECC SO‑DIMM до 64 GB
• Хранение: 1 x M.2 2280 M‑Key (NVMe/SATA) + 1 x M.2 2242 B‑Key; 2 x SATA III для 2.5"; стандартный SSD 128 GB, опции
• Ethernet: 2 x Intel® Gigabit контроллера
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise (64‑bit) или Linux
• Беспроводные: опция M.2 2230 E‑Key для Wi‑Fi/BT

Механика

• Габариты: 534 x 349 x 81 mm
• Монтажный вырез (cut out): 508 x 302 mm
• Вес: ~7.2 kg
• Крепление: панельная установка по умолчанию; VESA опционально
• Корпус: металлический; охлаждение: вентилятор

Окружающая среда

• Рабочая влажность: 10%–90% RH без конденсации
• Рабочая температура: 0 °C до 50 °C
• Температура хранения: -10 °C до 60 °C

Порты ввода/вывода

• USB: 4 x USB 3.2 Gen1 Type‑A
• Серийные: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Видео: 1 x DP1.2 (по умолчанию); 1 x HDMI 1.4 (опция)
• Аудио: Mic in, Line out, 2 динамика
• Расширение: M.2 2280/2242 M‑Key, M.2 2230 E‑Key, опциональный PCIe 3.0 x16
• Индикаторы и регуляторы: LED питания, LED хранения, ручка регулировки яркости
• Вход питания: 12 V DC (Din4 pin)

Управление

• Кнопки: Power и Reset

Комплектация

• Адаптер 100~240V AC→DC, сетевой кабель, VESA винты, монтажные клипсы, диск с драйверами и руководство

Технические характеристики

• Модель: W22IF7T-PMA3
• Бренд: Winmate
• Дисплей: 21.5" 1920x1080, 250 nits
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Память: до 64 GB DDR4
• Хранение: M.2 NVMe/SATA + 2 x SATA III
• I/O: 4 x USB3.2, 2 x GbE, последовательные порты, DP/HDMI, аудио
• Габариты / вес: 534 x 349 x 81 mm / ~7.2 kg
• Рабочие условия: 0°C–50°C; 10%–90% RH
• Сертификация: CE, FCC
