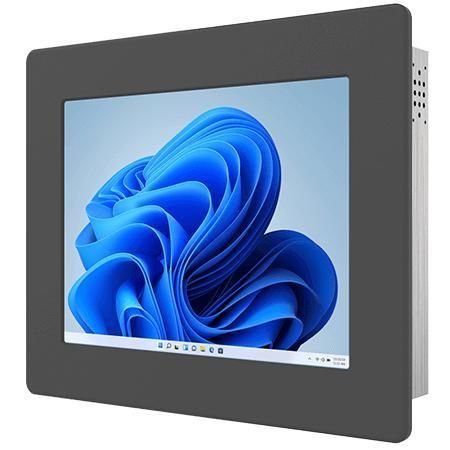

Панельный ПК с резистивным сенсорным экраном R10IAN3S-PMT2

TFT LCD10,4"Intel® Processor N100

Обзор
Winmate R10IAN3S-PMT2 — 10,4‑дюймовый панельный промышленный ПК для монтажа в панель, предназначенный для управления станками, заводской автоматизации и HMI операторов. Основан на платформах Intel® Alder Lake‑N (N100 по умолчанию, N150 опция) и сочетает XGA‑дисплей, безвентиляторный металлический корпус и широкий набор интерфейсов.

Ключевые характеристики

• 10,4" XGA TFT (1024 x 768), 500 nits
• Intel® Alder Lake‑N N100 (стандарт) или N150 (опция)
• 1 x SO‑DIMM DDR5‑4800, до 16 ГБ
• 2 x Intel® 2.5 Gigabit Ethernet
• Разъемы: USB Type‑C (DP‑Alt), HDMI (опция), USB 3.2 Gen2/Gen1, USB 2.0, COM-порты
• Панельный монтаж по умолчанию; опциональный VESA‑крепеж

Дисплей и эргономика

• Разрешение XGA 1024 x 768, яркость 500 nits, контраст 1000:1
• Углы обзора 88/88/88/88, активная область 210.4 x 157.8 мм
• Опции: резистивный сенсорный экран или защитное стекло без сенсора

Система и хранение

• Процессор: Intel® N100 (стандарт) до 3,40 ГГц; Intel® N150 (опция) до 3,60 ГГц
• Память: 4 ГБ стандарт; опции 8 ГБ / 16 ГБ (1 x SO‑DIMM DDR5‑4800)
• Хранилище: NVMe SSD до 4 ТБ; 1 x SATA III для 2,5" SSD/HDD до 2 ТБ (доступно при отсутствии NVMe)
• Безопасность: TPM 2.0
• Поддержка ОС: Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04 (Ubuntu не поддерживает Wake on Touch)

I/O и расширяемость

• LAN: 2 x RJ45 2.5 Gigabit
• USB: 1 x USB 3.2 Gen2 Type‑C (DP Alt mode); 2 x USB 3.2 Gen1 Type‑A; дополнительные USB 2.0 в зависимости от конфигурации
• Серийные порты: 1 x RS232/422/485 (переключаемый) + 1 x RS232
• Видео: 1 x HDMI 2.0b (опция)
• Аудио: 2 x встроенных динамика
• Расширение: 1 x M.2 2230 E‑Key слот для Wi‑Fi модуля
• Индикаторы и управление: LED питания/накопителя, регулятор яркости, кнопки питания и сброса
• Питание: 12V DC (2.5φ DC jack); адаптер 12V 50W

Механика

• Габариты: 284 x 234 x 55 мм
• Вы́рез (cut‑out): 262 x 199 мм
• Вес: 2,4 кг
• Корпус: металлический, безвентиляторный
• Крепление: панельный монтаж стандарт; VESA опция

Окружающая среда и сертификаты

• Рабочая температура: 0°C до 50°C; хранение: -10°C до 60°C
• Рабочая влажность: 10% до 90% RH, без конденсации
• Сертификаты: CE, FCC

Типовые применения

• Управление оборудованием и автоматизация
• Панели HMI для операторов
• Встроенные промышленные системы

Технические характеристики

• Модель: R10IAN3S-PMT2
• Дисплей: 10,4" XGA (1024 x 768), 500 nits, 1000:1
• CPU: Intel® N100 (стандарт) / N150 (опция)
• RAM: 4GB стандарт; до 16GB (SO‑DIMM DDR5‑4800)
• Хранилище: 128GB SSD стандарт; NVMe до 4TB; 1 x SATA III (опция)
• LAN: 2 x 2.5GbE
• Порты: USB‑C (DP Alt), USB‑A, USB2.0, RS232/422/485, HDMI (opt.), слот M.2 Wi‑Fi
• Питание: 12V DC; адаптер 12V 50W
• Габариты / Cut‑out / Вес: 284 x 234 x 55 мм / 262 x 199 мм / 2,4 кг
• Сертификаты: CE, FCC
