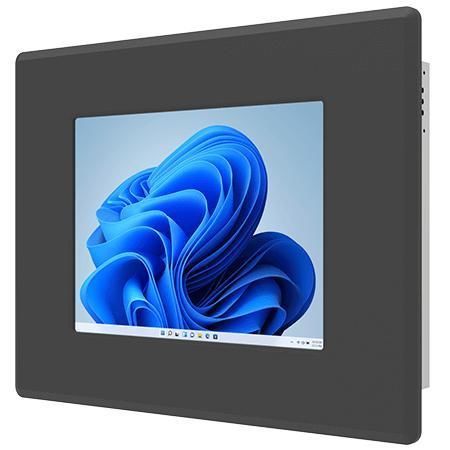

Панельный ПК с резистивным сенсорным экраном R08IAN3S-PMU1

TFT LCD8,4"Intel® Processor N100

Обзор
Winmate R08IAN3S-PMU1 — это 8.4‑дюймовый панельный Panel PC для управления станками, автоматизации производства и HMI операторов. Устройство оснащено процессорами Intel® Alder Lake‑N (N100 стандартно, N150 — опция), встроенной графикой Intel® UHD, металлическим корпусом и бесшумной (fanless) конструкцией для промышленных условий.

Ключевые характеристики

• 8.4" SVGA (800 x 600) TFT, 600 nits
• Intel® Alder Lake‑N N100 (по умолчанию) или N150 (опция)
• 1 x SO‑DIMM DDR5‑4800, до 16 ГБ
• 2 x контроллера Intel® 2.5 Gigabit Ethernet
• Интерфейсы: USB‑C (DP‑Alt), USB 3.2 Gen2/Gen1, USB 2.0, COM, HDMI (опц.)
• Стандартный монтаж: panel mount; опция: VESA

Дисплей

• Размер: 8.4 inches
• Разрешение: 800 x 600 (SVGA)
• Яркость: 600 nits
• Контраст: 600:1
• Углы обзора: 75°/75°/60°/70°
• Активная область: 170.4 x 127.8 mm
• Тач/стекло: резистивный сенсор опция; защитное стекло опция

Системные характеристики

• Процессор: Intel® N100 (6M cache, до 3.40 GHz) стандарт; Intel® N150 (6M cache, до 3.60 GHz) опция
• Память: 4 ГБ по умолчанию; опции 8 ГБ, 16 ГБ (SO‑DIMM DDR5‑4800)
• Хранение: 128 ГБ SSD по умолчанию; опции до 4 ТБ; 1 x SATA III для 2.5" SSD/HDD при отсутствии NVMe
• Ethernet: 2 x Intel® 2.5 GbE
• Безопасность: TPM 2.0
• ОС: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 24.04 (Ubuntu не поддерживает Wake on Touch)
• Беспроводные интерфейсы: опция через слот M.2 2230 E‑Key

Механика

• Габариты: 275 x 216 x 62 mm
• Вырез под монтаж (cut out): 237 x 177 mm
• Вес: 1.9 kg
• Монтаж: panel mount (стандарт); VESA опция
• Корпус: металлический
• Охлаждение: бесшумный (fanless)

Условия эксплуатации

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -10°C–60°C

Сертификации

• CE
• FCC

Порты I/O

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (поддерживает DP Alt)
• Серийные: 1 x RS232/422/485 (по умолчанию RS232); 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Видео: 1 x HDMI 2.0b (опц.)
• Аудио: 2 x динамика
• Расширение: 1 x M.2 2230 E‑Key для Wi‑Fi модуля
• Индикаторы: LED питания и хранения; ручка регулировки яркости
• Вход питания: 1 x 12V DC, DC‑джек 2.5φ

Управление

• Кнопки: 1 x Power; 1 x Reset

Комплектация

• Адаптер 100–240V AC на 12V DC
• Силовой кабель
• Винты VESA (при выборе VESA)
• Монтажные клипсы

Питание

• Номинал: 12V DC
• Адаптер: 12V 50W

Технические спецификации

• Модель: R08IAN3S-PMU1
• Бренд: Winmate
• Дисплей: 8.4" SVGA (800 x 600), 600 nits, контраст 600:1
• Процессор: Intel® N100 (стандарт) или N150 (опция)
• Память: SO‑DIMM DDR5‑4800 до 16 ГБ
• Хранилище: 128 ГБ SSD по умолчанию; различные опции
• Ethernet: 2 x Intel® 2.5 GbE
• I/O: HDMI (опц.), USB‑C DP‑Alt, USB 3.2 Gen2/Gen1, USB 2.0, COM
• Габариты / Вес: 275 x 216 x 62 mm / 1.9 kg
• Рабочая температура/влажность: 0°C–50°C; 10%–90% RH без конденсации
• Сертификаты: CE, FCC
