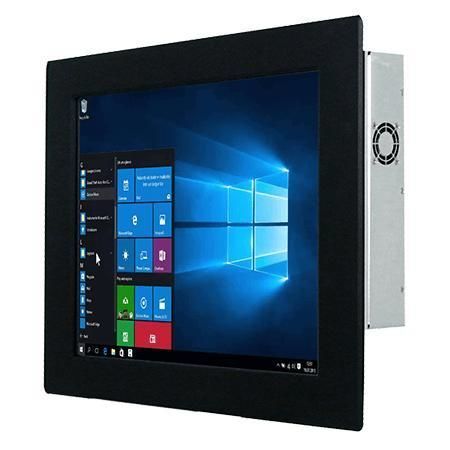

Панельный ПК с резистивным сенсорным экраном R15IF7T-PMC3

ЖК-монитор15"Intel® Core™ i7-9700TE

Обзор
Winmate R15IF7T-PMC3 — 15.0" промышленный панельный ПК для монтажа в панель, на базе процессоров Intel® Core™ 9-го поколения (Coffee Lake Refresh). Предназначен для управления станками, автоматизации производства и HMI операторов; поддерживает конфигурируемые CPU, память и накопители, широкий набор I/O и монтаж сзади или через VESA.

Ключевые характеристики

• Дисплей 15.0" с разрешением 1024 x 768
• Процессоры Intel® Core™ i3/i5/i7 (9-е поколение)
• Гибкие варианты хранения: M.2 NVMe/SATA + 2 x SATA III для 2.5" SSD/HDD
• Множество I/O: 2 последовательных порта и 4 x USB 3.2 Gen1 Type-A
• Питание 12 V DC (DIN4)
• DisplayPort до 4096 x 2304 @ 60 Hz; HDMI опция

Дисплей

• Размер: 15.0 inches
• Разрешение: 1024 x 768
• Яркость: 300 nits
• Контраст: 2000:1
• Углы обзора: 88/88/88/88
• Активная область: 304.1 x 228.1 mm
• Тач/стекло: резистивный тач опционально; защитное стекло опционально

Системные характеристики

• Процессор: i7-9700TE (по умолчанию), опции i5-9500TE или i3-9100TE
• Чипсет: Intel® Q370
• Память: 2 x non-ECC SO-DIMM, до 64 GB
• Хранение: 128 GB SSD по умолчанию; опции 256/512 GB/1 TB/2 TB; слот M.2 2280 M-Key
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Безопасность: TPM 2.0
• OS: Windows 10 IoT Enterprise (64-bit) опционально; Linux доступен
• WLAN/BT: опция через M.2 2230 E-Key

Механика

• Габариты: 400 x 320 x 70 mm
• Вырез (cut-out): 359 x 273 mm (иногда указано 360 x 273 mm)
• Вес: ок. 4.2 kg
• Крепление: панельный монтаж (по умолчанию); VESA опционально
• Корпус: металлический
• Охлаждение: вентилятор

Окружающая среда

• Рабочая влажность: 10%–90% RH, без конденсата
• Рабочая температура: 0°C–50°C
• Температура хранения: -10°C–60°C

I/O порты

• USB: 4 x USB 3.2 Gen1 Type-A
• Серийные: 1 x RS232/422/485 (настраиваемый, по умолчанию RS232) + 1 x RS232
• LAN: 2 x Gigabit RJ45
• Видео: 1 x DisplayPort 1.2 (по умолчанию); 1 x HDMI 1.4 (опционально)
• Аудио: Mic in, Line out, 2 x Speaker
• Расширение: M.2 2280/2242 M-Key, M.2 2230 E-Key, опц. PCIe 3.0 x16
• Индикаторы: LED питания и хранения
• Регулировка яркости: ручка
• Питание: 12 V DC DIN4

Управление

• 1 x кнопка питания
• 1 x кнопка сброса

Комплектация

• Адаптер 100~240 V AC → DC
• Сетевой кабель
• Крепеж VESA и монтажные клипсы
• Диск с драйверами и руководство (или скачиваемые файлы)

Сертификации

• CE
• FCC

Технические характеристики

• Модель: R15IF7T-PMC3
• Дисплей: 15.0" / 1024 x 768 / 300 nits
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Память: до 64 GB (2 x SO-DIMM)
• Хранение: M.2 NVMe/SATA + 2 x SATA III
• LAN: 2 x Gigabit
• Порты: 4 x USB3.2 Gen1 Type-A, серийные, DP1.2, HDMI опц.
• Питание: 12 V DC (DIN4)
• Размеры/вес: 400 x 320 x 70 mm / ок. 4.2 kg
