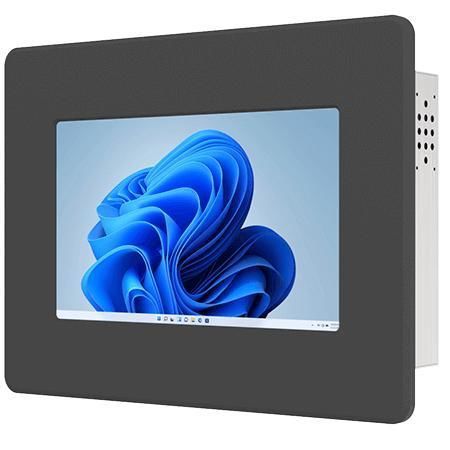

Панельный ПК с резистивным сенсорным экраном W07IAN3S-PMT1

TFT LCD7"Intel® Processor N100

Обзор
Winmate W07IAN3S-PMT1 — 7‑дюймовый панельный ПК для монтажа в панель, оснащённый процессорами Intel® Alder Lake‑N (N100 по умолчанию, N150 — опция). Предназначен для управления станками, заводской автоматизации и операторских HMI, обеспечивает надёжную работу, долгий жизненный цикл и промышленную интеграцию.

Ключевые характеристики

• 7" SVGA TFT LCD (1024 x 600)
• Intel® Alder Lake‑N N100 (по умолчанию) / N150 (опция)
• 1 x SO‑DIMM DDR5‑4800, до 16GB
• Двойной Ethernet 2.5 Gigabit
• Современные интерфейсы: HDMI (опция), USB 3.2 Type‑C (DP‑Alt), USB 3.2 Gen2 Type‑A, USB 2.0
• Поддержка монтажа в панель (по умолчанию) и VESA (опция)
• Металлический корпус, безвентиляторный дизайн

Функциональное резюме
Устройство обеспечивает чёткое промышленное отображение на 7" SVGA‑экране и широкий набор I/O для интеграции (несколько USB, опциональный HDMI, COM‑порты, двойной Intel® 2.5GbE). Имеется поддержка TPM 2.0, слот M.2 E‑Key для беспроводных модулей и гибкие опции памяти, хранения и ОС для встраиваемых и автоматизированных систем.

Сертификации
CE, FCC

Дополнительные сведения о продукте

• Дисплей: 7.0 inches, 1024 x 600, яркость 320 nits, контраст 1000:1, углы обзора 75/75/75/70, активная область 153.6 x 90 mm
• Сенсор / стекло: резистивный сенсор (опция) или защитное стекло без сенсора (опция)
• Процессор: Intel® N100 6M Cache до 3.40 GHz (по умолчанию); Intel® N150 6M Cache до 3.60 GHz (опция)
• Память: 4GB по умолчанию; опции 8GB, 16GB (SO‑DIMM DDR5‑4800)
• Хранилище: 128GB SSD по умолчанию; опции 256GB / 512GB / 1TB / 2TB / 4TB; 1 x SATA III для 2.5" SSD/HDD до 2TB (только при отсутствии NVMe)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
• Безопасность: TPM 2.0
• ОС: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Ubuntu 24.04 (опция; Wake on Touch не поддерживается)
• WLAN / BT: опция через слот M.2 2230 E‑Key

Механика

• Габариты: 218 x 164.6 x 55.3 mm
• Вырез (Cut out): 192 x 133 mm
• Вес: 1.5 kg
• Крепление: Panel mount (по умолчанию); VESA mount (опция)
• Корпус: металлический
• Охлаждение: безвентиляторный дизайн

Условия эксплуатации

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -10°C–60°C

I/O и интерфейсы

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (поддерживает DP Alt Mode); дополнительные USB 2.0 в зависимости от конфигурации
• Серийные порты: 1 x RS232/422/485 (конфигурируемый, по умолчанию RS232) и 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Видео: 1 x HDMI 2.0b (опция)
• Аудио: 2 x динамика
• Расширение: 1 x M.2 2230 E‑Key (для Wi‑Fi модуля)
• Индикаторы: 1 x LED питания; 1 x LED хранения
• Питание: 1 x 12V DC, гнездо 2.5φ DC

Управление и комплектация

• Кнопки: 1 x Power; 1 x Reset
• В комплекте: адаптер 100~240V AC → 12V DC, кабель питания, VESA винты, монтажные клипсы

Технические характеристики

• Модель: W07IAN3S-PMT1
• Бренд: Winmate
• Размер дисплея: 7.0 inches
• Разрешение: 1024 x 600 (SVGA)
• Яркость: 320 nits
• Контраст: 1000:1
• Углы обзора: 75/75/75/70
• Активная область: 153.6 x 90 mm
• Сенсор: резистивный (опция) / защитное стекло (опция)
• Процессор: Intel® N100 / N150 (опция)
• Память: SO‑DIMM DDR5‑4800, 4GB по умолчанию, до 16GB
• Хранилище: 128GB SSD по умолчанию; опции до 4TB
• Сеть: двойной 2.5GbE
• I/O: HDMI, USB‑C (DP‑Alt), множественные USB и COM
• Крепление: панель по умолчанию, VESA опция
• Корпус/охлаждение: металлический корпус, безвентиляторный
• Сертификаты: CE, FCC
