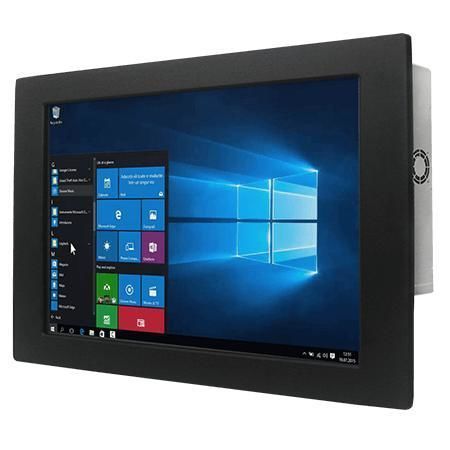

Панельный ПК с резистивным сенсорным экраном W18IF7T-PMA2

TFT LCD18,5"Intel® Core™ 9-го поколения

Обзор
Winmate W18IF7T-PMA2 — 18.5" панельный ПК для монтажа в щит на базе Intel® Core™ i3/i5/i7 9-го поколения (Coffee Lake Refresh). Предназначен для управления станками, автоматизации производства и HMI операторов; сочетает гибкие варианты хранения, многочисленные интерфейсы и металлический промышленный корпус для OEM и интеграторов.

Ключевые особенности

• Дисплей 18.5", 1366 x 768, 450 нитов
• Опции CPU Intel® Core™ i7/i5/i3 (серия TE)
• Гибкое хранение: M.2 NVMe/SATA и отсеки для 2,5" SATA; RAID 0/1 опционально
• Множество интерфейсов: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, последовательные порты, DP (HDMI опционально)
• Питание 12 V DC (Din4 pin); TPM 2.0

Дисплей

• Размер: 18.5 inches
• Разрешение: 1366 x 768
• Яркость: 450 нитов
• Контрастность: 1000:1
• Углы обзора: 85/85/80/80
• Активная область: 409.8 x 230.4 mm
• Сенсор / стекло: резистивный сенсор (опция) или защитное стекло без сенсора (опция)

Системные характеристики

• Процессор: Intel® Core™ i7-9700TE (по умолчанию); опции i5-9500TE, i3-9100TE
• Чипсет: Intel® Q370
• Память: 2 x non-ECC SO-DIMM, до 64 ГБ
• Накопитель: 128 GB SSD по умолчанию; опции 256/512 GB/1 TB/2 TB; M.2 2280 M-Key (NVMe/SATA) + M.2 для Wi‑Fi
• Ethernet: 2 x Intel® Gigabit LAN
• ОС: Windows 10 IoT Enterprise (64-bit) или Linux (опция)

Механика

• Габариты: 520 x 340 x 70 mm
• Монтажный вырез (cut out): 462 x 285 mm
• Вес: ~5.3 kg
• Монтаж: панели (по умолчанию); VESA опционально
• Корпус: металлический; охлаждение: вентилятор

Окружающие условия

• Рабочая температура: 0°C до 50°C
• Температура хранения: -10°C до 60°C
• Рабочая влажность: 10%–90% RH, без конденсации

Сертификация

• CE
• FCC

Порты I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Сериал: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Видео: 1 x DP1.2 (по умолчанию); 1 x HDMI 1.4 (опционально)
• Аудио: Mic in, Line out, 2 x динамика
• Расширение: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 опционально
• Индикаторы и органы управления: индикатор питания, индикатор хранения, регулятор яркости, кнопки Power и Reset
• Питание: 1 x 12V DC Din4 pin

Управление

• Кнопки: 1 x Power; 1 x Reset

Комплект поставки

• Адаптер 100~240V AC → 12V DC
• Сетевой кабель, VESA винты, монтажные клипсы
• Диск с драйверами и руководство (в зависимости от комплектации)

Технические характеристики

• Модель: W18IF7T-PMA2
• Бренд: Winmate
• Дисплей: 18.5", 1366 x 768, 450 нитов
• CPU: Intel® Core™ i7/i5/i3 (9-е поколение, TE)
• Память: до 64 ГБ (2 x SO-DIMM)
• Накопители: M.2 NVMe/SATA + 2 x SATA III для 2.5"; RAID опционально
• I/O: 4 x USB3.2 Gen1, 2 x LAN, последовательные порты, DP1.2, HDMI опция
• Питание: 12V DC Din4 pin
• Габариты / вес: 520 x 340 x 70 mm / ~5.3 kg
• Рабочий диапазон: 0°C–50°C; 10%–90% RH без конденсации
• Сертификаты: CE, FCC
