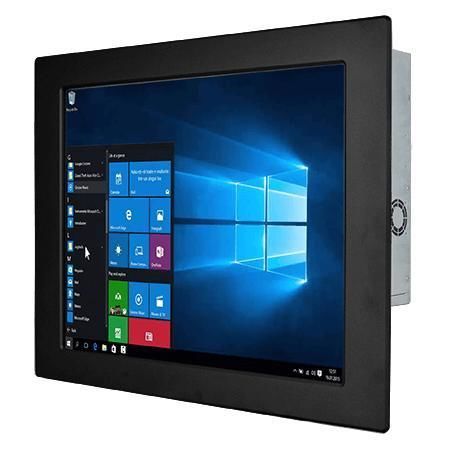

Панельный ПК с резистивным сенсорным экраном R19IF7T-PMA1

19"Intel® Core™ 9-го поколенияIntel® Core™ i7-9700TE

Обзор
Winmate R19IF7T-PMA1 — 19" панельный промышленный Panel PC для монтажа в панель, на базе процессоров Intel® Core™ i3/i5/i7 9-го поколения (Coffee Lake Refresh). Предназначен для управления машинами, автоматизации заводов и HMI операторов, с упором на надёжную работу в полевых условиях, низкое энергопотребление, гибкие варианты монтажа и долгий жизненный цикл поставок.

Ключевые характеристики

• 19" дисплей с разрешением 1280 x 1024
• Процессоры Intel® Core™ i3/i5/i7 (9-е поколение)
• Гибкие варианты хранения: 1 x 2.5" HDD и 1 x SSD; поддержка M.2
• Множество интерфейсов: последовательные порты и 4 x USB 3.2 Gen1
• Питание 12 V DC (Din4 разъём)
• DisplayPort до 4096 x 2304 @ 60 Hz; HDMI до 4096 x 2304 @ 24 Hz (опция)

Дисплей

• Размер: 19.0 inches
• Разрешение: 1280 x 1024
• Сенсор / Стекло: резистивный сенсор (опция) или защитное стекло без сенсора (опция)
• Яркость панели: 400 nits
• Контраст: 1000:1
• Углы обзора: 85 / 85 / 80 / 80
• Активная область: 376.32 x 301.06 mm

Системные характеристики

• Процессоры (по умолчанию / опция): Intel Core i7-9700TE 1.8GHz (до 3.8GHz) по умолчанию; Intel Core i5-9500TE 2.2GHz (до 3.6GHz) опционально; Intel Core i3-9100TE 2.2GHz (до 3.2GHz) опционально
• Чипсет: Intel® Q370
• Память: 2 x non-ECC SO-DIMM, до 64GB (32GB на DIMM)
• Хранение: 128GB SSD по умолчанию; опции 256GB / 512GB / 1TB / 2TB; 2 x SATA III для 2.5" SSD/HDD с опциональным RAID 0/1; M.2 2280 M-Key (NVMe или SATA) и M.2 2242 B-key
• Ethernet: 2 x контроллера Intel® Gigabit Ethernet
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise (64-bit) опция; Linux Ubuntu опции
• WLAN / BT: опционально через M.2 2230 E-Key

Механика

• Габариты: 474 x 384 x 78 mm
• Вырез (Cut out): 431 x 341 mm
• Вес: 6.9 kg
• Монтаж: Panel mount (стандарт); VESA mount опционально
• Корпус: металлический
• Охлаждение: с вентилятором

Условия эксплуатации

• Рабочая влажность: 10%–90% RH, без конденсации
• Температура эксплуатации: 0°C–50°C
• Температура хранения: -10°C–60°C

Сертификации

• CE
• FCC

Ввод/вывод и интерфейсы

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Серийные порты: 1 x RS232/422/485 (настраиваемый, по умолчанию RS232) + 1 x RS232
• LAN: 2 x Gigabit LAN (RJ45)
• Видео: 1 x DisplayPort 1.2 (по умолчанию); 1 x HDMI 1.4 опционально
• Аудио: 1 x Mic in; 1 x Line out; 2 x динамика
• Расширение: 1 x M.2 2280/2242 M-Key (NVMe или SATA SSD); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x слот PCIe 3.0 x16 опционально
• Индикаторы и органы управления: LED питания; LED хранения; 1 x регулятор яркости; 1 x кнопка питания; 1 x кнопка Reset
• Питание: 1 x 12V DC Din4 разъём

Аксессуары

• Адаптер 100~240V AC → DC
• Сетевой кабель
• VESA винты
• Монтажные клипсы
• Диск с драйверами и руководство

Характеристики / технические спецификации

• Модель: R19IF7T-PMA1
• Дисплей: 19.0" 1280 x 1024
• Процессор: Intel® Core™ i7/i5/i3 (9-е поколение)
• Чипсет: Intel® Q370
• Память: до 64GB (2 x SO-DIMM)
• Хранение: M.2 NVMe/SATA + 2 x SATA III 2.5" (RAID опция)
• Сеть: 2 x Gigabit LAN
• USB: 4 x USB 3.2 Gen1
• Серийные порты: RS232/422/485 и RS232
• Видео: DP1.2 стандарт, HDMI 1.4 опция
• Аудио: Mic-in, Line-out, 2 x динамика
• Безопасность: TPM 2.0
• Питание: 12V DC (Din4)
• Габариты / вырез: 474 x 384 x 78 mm / 431 x 341 mm
• Вес: 6.9 kg
• Рабочая темп.: 0°C–50°C; хранение: -10°C–60°C
• Влажность: 10%–90% RH без конденсации
• Сертификации: CE, FCC
