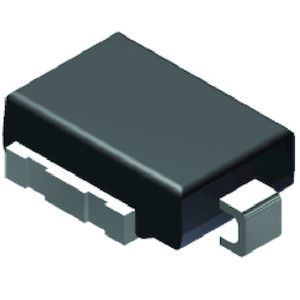

Диод TVS XFD11K33CA thru XFD11K85CA

поверхностный монтажс защитой от перенапряженийдвунаправленный

Обзор
Сверхбыстрые двунаправленные супрессоры импульсного напряжения для поверхностного монтажа, серия XFD11K33CA–XFD11K85CA. Разработаны с технологией XClampR® плоской защиты в корпусе SMD DO-218AC для высокой температурной стабильности и надежности в автомобильных и промышленных применениях.

Особенности

• Характеристика плоской защелки XClampR®
• Высокая способность к перенапряжению по импульсу 8/20 µs при низком динамическом сопротивлении
• Максимальная температура перехода TJ = 175 °C для высокой термостабильности
• Двунаправленное поведение, пригодное для защиты от транситных явлений в переменном токе и при изменяемой полярности
• Поверхностный монтаж (SMD DO-218AC) для компактной интеграции на плате

Доступные документы

• Технический паспорт (Datasheet): XFD11K33CA thru XFD11K85CA
• Информация о маркировке корпуса (DO-218AC)
• Информация по упаковке (DO-218AB / DO-218AC)
• Руководство по пайке
• Инфографика и маркетинговые материалы: материалы по XClampR® плоской защите

Другие ресурсы

• ECAD‑модели доступны для загрузки из библиотек третьих сторон (например, Ultra Librarian)

Технические характеристики

• Обозначение серии: XFD11K (диапазон: XFD11K33CA thru XFD11K85CA)
• Тип устройства: Двунаправленный супрессор импульсного напряжения (TVS)
• Технология: XClampR® плоская защита
• Корпус / монтаж: SMD DO-218AC (поверхностный монтаж)
• Тип срабатывания: Плоская характеристика срабатывания напряжения
• Способность к перенапряжению: Высокая производительность 8/20 µs при низком динамическом сопротивлении
• Максимальная температура перехода (TJ): 175 °C
• Типовые применения: Автомобильная электроника, высоконадежная электроника, защита от перенапряжений в термически требовательных условиях
