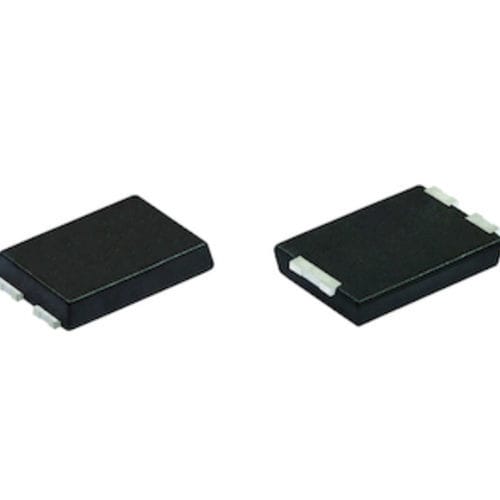

Диод SMD VS-E7SX0112-M3V

поверхностный монтаждля выпрямлениявысокочастотный

Обзор продукта
Гипербыстрый выпрямитель (FRED Pt®) VS-E7SX0112-M3V. Номинальный прямой ток 1 A; корпус SMPC HV. Семейство напряжения, указанное в документации: 1200 V.

Особенности

• Минимальная длина пути утечки: 5,4 мм
• Comparative Tracking Index (CTI): ≥ 600
• Гипербыстрое время восстановления с уменьшенным Qrr и мягким восстановлением
• Планарная структура с контролем времени жизни, легированным платиной, для повышенной стойкости и надежности
• Корпус SMPC HV, оптимизированный для высоковольтных применений

Применения

• Диод клэмп, сниббер и свободноходный диод в вспомогательных источниках питания flyback
• Функции bootstrap и десатурации для драйверов HV MOSFET и IGBT
• Высокочастотное выпрямление в схемах Cuk и SEPIC, включая светодиодное освещение
• Общие применения в качестве высоковольтного/высокочастотного выпрямителя, требующего низкого прямого напряжения и быстрого восстановления

Документы (избранное)

• Datasheet | VS-E7SX0112-M3V | Hyperfast Rectifier, 1 A FRED Pt®
• Markings | Part Marking Information | SMPC, SMPC HV FRED Pt®
• Packaging Information | SMPC HV
• Package Drawings | Outline Dimensions | SMPC HV
• Product Literature | Infographic: 1200 V FRED Pt® GEN 7 Hyperfast Rectifiers
• Product Literature | Selector Guide: Diodes and Rectifiers Solutions for Aerospace and Defense
• Sell Sheet: 1200 V FRED Pt® Hyperfast Rectifiers in SMPC HV Package

Технические характеристики

• Тип устройства: гипербыстрый выпрямитель (FRED Pt®)
• Модель: VS-E7SX0112-M3V
• Номинальный прямой ток: 1 A
• Минимальная длина пути утечки: 5,4 мм
• CTI: ≥ 600
• Поведение при восстановлении: гипербыстрое время восстановления, уменьшенный Qrr, мягкое восстановление
• Конструкция: планарная с платиновым контролем времени жизни
• Ссылка на корпус: SMPC HV (см. документацию)
• Семейство напряжения (по литературе): 1200 V FRED Pt® GEN 7
