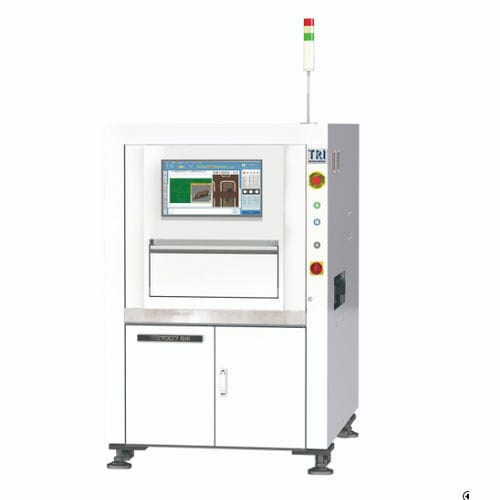

Оптическая система контроля TR7007 SIII series

с камерой3DEtherCAT

Введение
TR7007 SIII — это система автоматического оптического контроля (AOI) для высокоскоростной и высокоточной проверки печатных плат. Построенная на усиленной механической платформе, она обеспечивает стабильность и воспроизводимость при инспекции в потоке. Система поддерживает стандарты Industry 4.0, включая IPC Connected Factory Exchange (CFX) и IPC Hermes 9852.

Особенности

• Скорость инспекции до 200 см²/с (4 Mpix @15 µm)
• Smart Programming для быстрой настройки — готовность к проверке за считанные минуты
• Подходит для телекоммуникаций, потребительской электроники и других SMT-приложений
• Готово для замкнутой системы с возможностями feedback и feedforward
• Интеграция Smart Factory с отображением SPC-трендов в реальном времени

Оптическая система
Метод визуализации: Dynamic Imaging
Камера: 4 Mpix
Разрешение изображения: 10 µm, 15 µm (заводская настройка)
Освещение: Wide Spectrum 2D Lights (RGB+W)
3D технология: 2-way Fringe Pattern
Поле зрения: 20 x 20 mm (@10 µm) / 30 x 30 mm (@15 µm)

Производительность инспекции
Скорость съемки: 90 см²/с (@10 µm) / 200 см²/с (@15 µm)
Разрешение по высоте: 0.4 µm
Макс. высота припоя: 400 µm (@10 µm) / 385 µm (@15 µm)

Стол перемещения и управление
Управление осью X: Линейный мотор + Линейная шкала + EtherCAT Servo
Управление осью Y: AC мотор с шариковинтовой подачей + EtherCAT Servo
Управление осью Z: AC мотор с шариковинтовой подачей + EtherCAT Servo
Разрешение X-Y: 0.5 µm
Разрешение Z: 1 µm

Обработка плат
Макс. размер PCB: TR7007 SIII: 510 x 460 mm; TR7007M SIII: 660 x 610 mm; TR7007 SIII DL: 510 x 310 mm x 2 линии, 510 x 590 mm x 1 линия
Толщина PCB: 0.5–6 mm
Макс. вес PCB: 3 kg (Опция: 5 kg)
Верхний зазор: 25 mm
Нижний зазор: 40 mm
Кромочный зазор: 3 mm (Опция: 4 mm / 5 mm)
Высота конвейера: 880–920 mm (Совместимо с SMEMA)

Функции инспекции
Дефекты: Недостаток пасты; Избыточная паста; Деформация формы; Отсутствие пасты и мостики
Измерения: Высота; Площадь; Объем; Смещение

Габариты
ШxГxВ: TR7007 SIII: 1100 x 1480 x 1600 mm; TR7007M SIII: 1250 x 1740 x 1710 mm; TR7007 SIII DL: 1100 x 1705 x 1600 mm (без сигнальной башни)
Вес: TR7007 SIII: 740 kg; TR7007M SIII: 991 kg; TR7007 SIII DL: 925 kg

Технические характеристики

• Model: TR7007 SIII
• Метод визуализации: Dynamic Imaging
• Камера: 4 Mpix
• Разрешение изображения: 10 µm, 15 µm (заводская настройка)
• Освещение: Wide Spectrum 2D Lights (RGB+W)
• 3D технология: 2-way Fringe Pattern
• Поле зрения: 20 x 20 mm (@10 µm) / 30 x 30 mm (@15 µm)
• Скорость съемки: 90 см²/с (@10 µm) / 200 см²/с (@15 µm)
• Разрешение по высоте: 0.4 µm
• Макс. высота припоя: 400 µm (@10 µm) / 385 µm (@15 µm)
• Разрешение X-Y: 0.5 µm; Разрешение Z: 1 µm
• Управление осью X: Linear motor + Linear Scale + EtherCAT Servo
• Управление осями Y/Z: AC motor with ball screw + EtherCAT Servo
• Макс. размер PCB: 510 x 460 mm (стандарт); другие варианты как указано выше
• Толщина PCB: 0.5–6 mm
• Макс. вес PCB: 3 kg (опция 5 kg)
• Высота конвейера: 880–920 mm (Совместимо с SMEMA)
• Габариты (ШxГxВ): 1100 x 1480 x 1600 mm (стандартная модель)
• Вес: 740 kg (стандартная модель)
