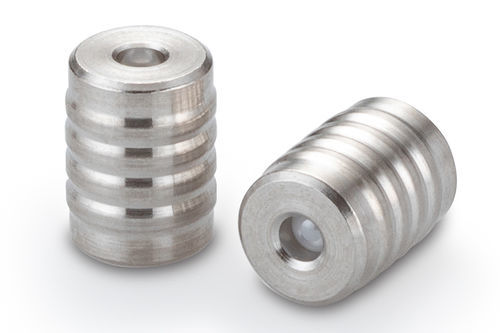

Предохранительный клапан с картриджем CCPI series

шариковыйвставнойдля использования высокой чистоты

Этот обратный клапан картриджного типа изготовлен из медицинской нержавеющей стали 316L и керамического шарика для улучшенной совместимости с агрессивными жидкостями и газами. Этот клапан специально разработан для установки в пластиковые корпуса, фитинги или мягкие трубки. Клапан может быть установлен в любом направлении, обеспечивая возможности прямого или обратного потока. Клапан оснащен высококачественным металлическим седлом, обеспечивающим низкую утечку, повторяемое давление открытия и долгий срок службы. Клапан на 100% функционально протестирован для обеспечения производительности. - Конфигурация монтажа: Вставка - В пластик - Диаметр: 5,46 мм - Ломм-скорость: 250 Ломм - Максимальное рабочее давление: Зависит от материала корпуса - Тип седла клапана: Металл Общая производительность - Ломм-скорость: 250 Ломм - Утечка: 10 SCCM (макс) при 172 кПа (25 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации Материалы - Корпус: Нержавеющая сталь 316L - Клетка: Нержавеющая сталь 316L - Пружина: Нержавеющая сталь 316L - Шарик: Керамика Номера деталей и спецификации - Номер детали: CCPI5540000S, Ломм-скорость: 250 Ломм, Давление открытия: 0 кПа (без пружины), Материал шарика: Керамика, Номер чертежа монтажного отверстия: 1INST006189S - Номер детали: CCPI5540007S, Ломм-скорость: 250 Ломм, Давление открытия: 7 ± 5 кПа (1 ± 0,7 psid), Материал шарика: Керамика, Номер чертежа монтажного отверстия: 1INST006189S - Номер детали: CCPI5540014S, Ломм-скорость: 250 Ломм, Давление открытия: 14 ± 5 кПа (2 ± 0,7 psid), Материал шарика: Керамика, Номер чертежа монтажного отверстия: 1INST006189S - Номер детали: CCPI5540040S, Ломм-скорость: 250 Ломм, Давление открытия: 40 ± 15 кПа (6 ± 2,2 psid), Материал шарика: Керамика, Номер чертежа монтажного отверстия: 1INST006189S Ключевые факты о продукте - Конфигурация монтажа: Вставка - В пластик - Диаметр: 5,46 мм - Ломм-скорость: 250 Ломм - Максимальное рабочее давление: Зависит от материала корпуса - Тип седла клапана: Металл Установка и аксессуары - Процедура установки: Процедура установки обратного клапана серии 558 - Номер чертежа инструмента для установки: CCRT0900170S Кривая потока, поперечное сечение и размерные виды доступны в галерее изображений. - 100% функционально протестировано - Медицинская нержавеющая сталь 316L - Керамический шарик для агрессивных жидкостей/газов - Разработан для пластиковых корпусов, фитингов или мягких трубок - Установка прямого или обратного потока - Низкая утечка, повторяемое давление открытия, долгий срок службы
