Предохранительный клапан с вентилем CKFA series

миниатюрный

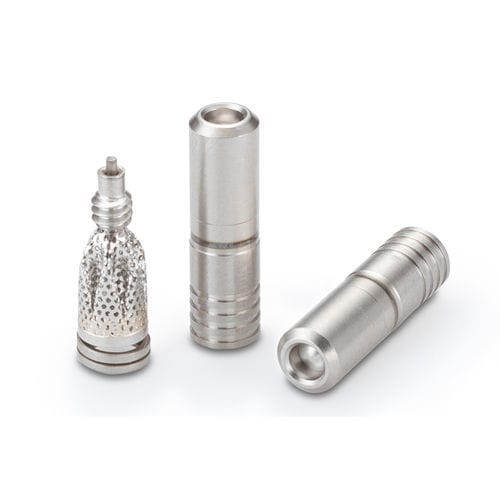

Этот миниатюрный обратный клапан имеет диаметр всего 0,187 дюйма и длину 0,62 дюйма. Этот клапан имеет конструкцию с поршнем, чтобы максимизировать свободный поток в одном направлении и предотвратить поток в другом направлении. Он идеально подходит для приложений с расходом до 3 GPM. Доступен интегрированный защитный экран для повышения защиты от загрязнения. - Обратные клапаны с поршнем - Диаметр: 0,187 дюйма - Ломм-скорость: 100 Ломм макс - Рабочее давление: до 4000 psi - Утечка: 1 капля / час при 4000 psi Общая производительность - Давление срабатывания: 5 ± 3 или 1 ± 0,5 psid - Максимальная утечка в проверяемом направлении при 5 psid: 1 капля / минута - Максимальная утечка в проверяемом направлении при 1000-4000 psid: 1 капля / час - Ломм-скорость при 15 psid и выше: Без экрана: 100 Ломм, С экраном: 140 Ломм - Номинальное системное давление: до 4000 psi - Номинальный вес: Без экрана: 1,4 грамма, С экраном вперед: 1,8 грамма, С экраном назад: 1,55 грамма - Доступный размер отверстия экрана: 0,015 дюйма номинал - Тестовая жидкость: MIL-PRF-83282 при 85°F Материалы - Корпус: 304 CRES, AMS 5639 - Штифт: 17-4PH CRES, AMS 5643 - Поршень: 15-5PH CRES, AMS 5659 - Пружина: 17-7PH CRES, AMS 5678 - Седло пружины: 304 CRES, AMS 5639 - Экран (только версия с обратным экраном): 303 CRES, QQ-S-763C - Экран (только версия с передним экраном): 304L CRES, ASTM A 666 - Пайка (только версия с передним экраном): AMS 4774 - Стойка (только версия с передним экраном): 303 CRES, QQ-S-763C Отделка: Все детали CRES пассивированы. Штифты предварительно вощены. Не обезжиривать. Не смазывать. Номера деталей и спецификации - CKFA1876205A: Давление срабатывания: 5 ± 3, Ломм-скорость: 100 Ломм Максимум, Направление потока: Вперед - CKFA1876201A: Давление срабатывания: 1 ± 0,5, Ломм-скорость: 100 Ломм Максимум, Направление потока: Вперед - CKRA1876205A: Давление срабатывания: 5 ± 3, Ломм-скорость: 100 Ломм Максимум, Направление потока: Назад - CKRA1876201A: Давление срабатывания: 1 ± 0,5, Ломм-скорость: 100 Ломм Максимум, Направление потока: Назад - CKFA1875205A: Давление срабатывания: 5 ± 3, Ломм-скорость: 140 Ломм Максимум, Размер отверстия экрана: 0,015, Направление потока: Вперед - CKFA1875201A: Давление срабатывания: 1 ± 0,5, Ломм-скорость: 140 Ломм Максимум, Размер отверстия экрана: 0,015, Направление потока: Вперед - CKRA1875205A: Давление срабатывания: 5 ± 3, Ломм-скорость: 140 Ломм Максимум, Размер отверстия экрана: 0,015, Направление потока: Назад - CKRA1875201A: Давление срабатывания: 1 ± 0,5, Ломм-скорость: 140 Ломм Максимум, Размер отверстия экрана: 0,015, Направление потока: Назад Запасные части и аксессуары - CUTA1870110C: Набор инструментов для установки / извлечения - CKFA1870005A: Запасной штифт - CUTA1870228C: Набор инструментов для установки / извлечения переднего экрана - FSSA1870150B: Запасной передний экран - Доступны кривые потока и виды в разрезе для конфигураций без экрана и с экраном. - Предоставлены размеры и детали монтажного отверстия для справки (все размеры в дюймах). Технические характеристики - Тип клапана: Обратный клапан с поршнем - Диаметр: 0,187 дюйма - Длина: 0,62 дюйма - Скорость потока: До 3 GPM - Ломм-скорость: 100 Ломм макс (без экрана), 140 Ломм макс (с экраном) - Рабочее давление: До 4000 psi - Утечка: 1 капля/час при 4000 psi - Размер отверстия экрана: 0,015 дюйма (версии с экраном) - Материал корпуса: 304 CRES - Материал пружины: 17-7PH CRES - Материал поршня: 15-5PH CRES - Материал штифта: 17-4PH CRES - Вес: 1,4г (без экрана), 1,8г (с экраном вперед), 1,55г (с экраном назад) - Тестовая жидкость: MIL-PRF-83282 при 85°F
