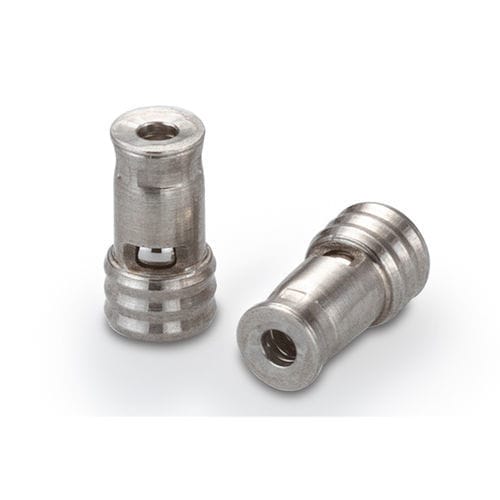

Предохранительный клапан с картриджем CCPI series

вставнойдля пластикового корпусадля использования в медицине

Этот картриджный обратный клапан специально разработан для установки во многие распространенные медицинские фитинги и пластиковые корпуса. Клапан может быть установлен в любом направлении, обеспечивая возможности прямого или обратного потока. Клапан выполнен полностью из нержавеющей стали, что обеспечивает совместимость с широким спектром жидкостей и газов. Кроме того, он доступен с керамическим шариком для улучшенной коррозионной стойкости. Высококачественное металлическое седло обеспечивает низкую утечку, повторяемое давление срабатывания и долгий срок службы. Клапан на 100% функционально протестирован для обеспечения производительности. - Конфигурация монтажа: Впрессовка - В пластик - Диаметр: 2,54 мм - Ломм-скорость: 750 Ломм - Максимальное рабочее давление: Зависит от материала корпуса - Тип седла клапана: Металл к металлу Общая производительность - Ломм-скорость: 750 Ломм - Утечка: 10 SCCM (макс) при 500 кПа (72,5 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации Материалы - Корпус: Нержавеющая сталь 303 - Стоп: Нержавеющая сталь 303 - Пружина: Нержавеющая сталь 302 - Шарик: Нержавеющая сталь 440C или керамика Номера деталей и спецификации - CCPI2510000S: 750 Ломм, 0 кПа (без пружины), Нержавеющая сталь 440C, 1INST012735S - CCPI2510004S: 750 Ломм, 4 ± 3 кПа (0,6 ± 0,4 psid), Нержавеющая сталь 440C, 1INST012735S - CCPI2510007S: 750 Ломм, 7 ± 5 кПа (1 ± 0,7 psid), Нержавеющая сталь 440C, 1INST012735S - CCPI2510014S: 750 Ломм, 14 ± 5 кПа (2 ± 0,7 psid), Нержавеющая сталь 440C, 1INST012735S - CCPI2510040S: 750 Ломм, 40 ± 15 кПа (6 ± 2,2 psid), Нержавеющая сталь 440C, 1INST012735S - CCPI2580000S: 750 Ломм, 0 кПа (без пружины), Керамика, 1INST012735S - CCPI2580004S: 750 Ломм, 4 ± 3 кПа (0,6 ± 0,4 psid), Керамика, 1INST012735S - CCPI2580007S: 750 Ломм, 7 ± 5 кПа (1 ± 0,7 psid), Керамика, 1INST012735S - CCPI2580014S: 750 Ломм, 14 ± 5 кПа (2 ± 0,7 psid), Керамика, 1INST012735S - CCPI2580040S: 750 Ломм, 40 ± 15 кПа (6 ± 2,2 psid), Керамика, 1INST012735S Запасные части и аксессуары - CCRT0024277S: Инструмент для установки вперед 2,5 мм - CCRT0048048S: Инструмент для установки назад 2,5 мм - Кривая потока, поперечное сечение, размеры и детали монтажного отверстия: См. изображения в галерее для справочных чертежей и кривых производительности. Ключевые факты о продукте: - Конфигурация монтажа: Впрессовка - В пластик - Диаметр: 2,54 мм - Ломм-скорость: 750 Ломм - Максимальное рабочее давление: Зависит от материала корпуса - Тип седла клапана: Металл к металлу Процедуры установки: - Доступны процедуры установки вперед и назад (см. документы). - Инструменты для установки и производства: Номер чертежа инструмента для установки вперед: CCRT0024277S, Номер чертежа инструмента для установки назад: CCRT0048048S CAD-оболочка: - Доступна модель обратного клапана впрессовки 2,5 мм (см. раздел CAD). Справочник: - Руководство по промышленной микро-гидравлике для автомобильных и промышленных решений (см. документы). Технические характеристики / Особенности: - Картриджный обратный клапан для медицинских фитингов и пластиковых корпусов - Двунаправленная установка (прямой или обратный поток) - Полностью из нержавеющей стали; опциональный керамический шарик - Низкая утечка, повторяемое давление срабатывания, долгий срок службы - 100% функционально протестировано - Корпус: Нержавеющая сталь 303 - Стоп: Нержавеющая сталь 303 - Пружина: Нержавеющая сталь 302 - Шарик: Нержавеющая сталь 440C или керамика - Ломм-скорость: 750 Ломм - Утечка: 10 SCCM (макс) при 500 кПа (72,5 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации
