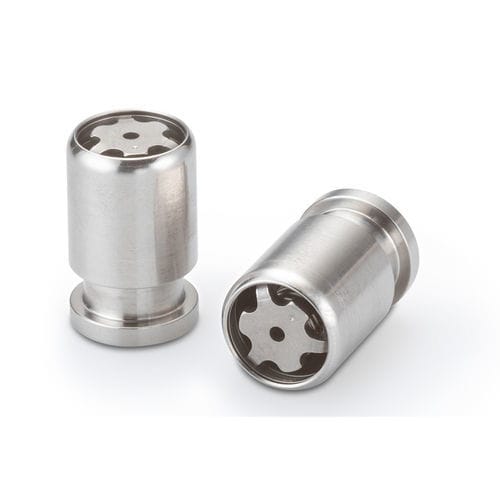

Предохранительный клапан с картриджем CKBA series

с вентилемиз стали

Этот обратный клапан картриджного типа имеет диаметр всего 0,483 дюйма и длину 0,76 дюйма. Его уникальная конструкция максимизирует свободный поток в очень коротком и компактном корпусе. Клапан идеально подходит для применения с расходом до 22 GPM. - Обратные клапаны поршневого типа - Диаметр: 0,5 дюйма - Ломм-коэффициент: максимум 14 Ломм - Рабочее давление: до 5000 psi - Утечка: 1 капля / час при 5000 psi Общая производительность - Максимальная утечка в проверяемом направлении при 5 psid: 1 капля / минута - Максимальная утечка в проверяемом направлении при 1000-5000 psid: 1 капля / час - Ломм-коэффициент при 15 psid и выше: максимум 14 Ломм - Номинальное системное давление: до 5000 psi - Номинальный вес: 9 грамм - Испытательная жидкость: MIL-PRF-83282 при 85°F Материалы - Корпус: 15-5PH CRES, AMS 5659 - Поршень: 440C CRES, AMS 5630 - Пружина: 17-7PH CRES, AMS 5678 - Удерживатель: 304 CRES, QQ-P-35 - Клетка: 304 CRES, ASTM A 666 - Отделка: все детали CRES пассивированы. Номера деталей и спецификации - CKBA0500601A: Давление срабатывания (psid): максимум 1,5, Ломм-коэффициент: максимум 14 Ломм - CKBA0500605A: Давление срабатывания (psid): 5 ± 3, Ломм-коэффициент: максимум 14 Ломм Дополнительные технические изображения - Кривая потока: производительность клапана на MIL-PRF-83282 при 85°F - Вид в разрезе: конфигурация свободного потока вперед - Размерный вид: все размеры в дюймах - Детали монтажного отверстия: все размеры в дюймах Ключевые факты о продукте - Обратные клапаны поршневого типа - Диаметр: 0,5 дюйма - Ломм-коэффициент: максимум 14 Ломм - Рабочее давление: до 5000 psi - Утечка: 1 капля / час при 5000 psi
