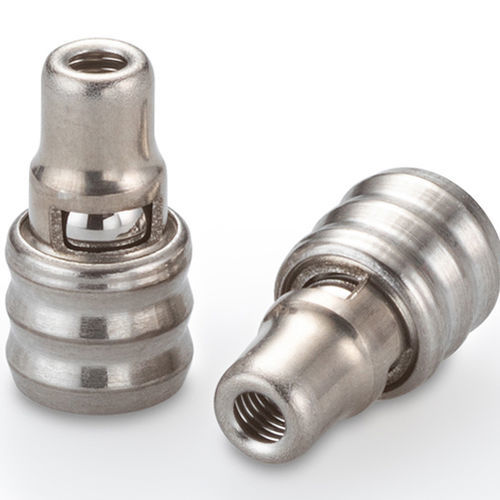

Предохранительный клапан с картриджем CCPI series

вставнойиз нержавеющей стали

Этот обратный клапан картриджного типа предлагает оптимизированную пропускную способность для своего размера. Уникальная конструкция с шипами обеспечивает легкую установку методом "впрессовки" в пластиковые корпуса и фитинги, что обеспечивает удержание и предотвращает любые утечки обхода. Клапан может быть установлен в любом направлении, обеспечивая возможности прямого или обратного потока. Полностью нержавеющая конструкция клапана обеспечивает совместимость с широким спектром жидкостей и газов. Высококачественное металлическое седло обеспечивает низкую утечку, повторяемое давление срабатывания и долгий срок службы. Клапан на 100% функционально протестирован для обеспечения производительности. - Конфигурация монтажа: Впрессовка - В пластик - Диаметр: 6,60 мм - Ломм-скорость: 75 Ломм - Максимальное рабочее давление: Зависит от материала корпуса - Тип седла клапана: Металл к металлу Характеристика | Спецификация --- | --- Ломм-скорость | 75 Ломм Утечка | 20 SCCM (макс) при 172 кПа (25 psid) на воздухе Максимальное рабочее давление | Зависит от материала корпуса, конфигурации и условий эксплуатации КОМПОНЕНТ | МАТЕРИАЛ --- | --- Корпус | Нержавеющая сталь 303 Клетка | Нержавеющая сталь 305 Пружина | Нержавеющая сталь 302 Шарик | Нержавеющая сталь 440C Номера деталей и спецификации: НОМЕР ДЕТАЛИ | ЛОММ-СКОРОСТЬ | ДАВЛЕНИЕ СРАБАТЫВАНИЯ | НОМЕР ЧЕРТЕЖА УСТАНОВОЧНОГО ОТВЕРСТИЯ --- | --- | --- | --- CCPI6510000S | 75 Ломм | 0 кПа (Без пружины) | 1INST085542S CCPI6510004S | 75 Ломм | 4 ± 3 кПа (0,6 ± 0,4 psid) | 1INST085542S CCPI6510007S | 75 Ломм | 7 ± 5 кПа (1 ± 0,7 psid) | 1INST085542S CCPI6510014S | 75 Ломм | 14 ± 5 кПа (2 ± 0,7 psid) | 1INST085542S CCPI6510040S | 75 Ломм | 40 ± 15 кПа (6 ± 2,2 psid) | 1INST085542S CCPI6510069S | 75 Ломм | 69 ± 17,3 кПа (10 ± 2,5 psid) | 1INST085542S Запасные части и аксессуары: НОМЕР ДЕТАЛИ | ОПИСАНИЕ --- | --- CCRT0086564S | Инструмент для установки впрессовкой вперед 6,5 мм CCRT0056802S | Инструмент для установки впрессовкой назад 6,5 мм Ключевые особенности / Технические характеристики: - Обратный клапан картриджного типа - Оптимизированная пропускная способность для размера - Конструкция с шипами для легкой установки впрессовкой - Предотвращает утечки обхода - Двусторонняя установка (прямой или обратный поток) - Полностью нержавеющая конструкция (303, 305, 302, 440C) - Металлическое седло для низкой утечки - Повторяемое давление срабатывания - 100% функционально протестирован - Диаметр: 6,60 мм - Ломм-скорость: 75 Ломм - Утечка: 20 SCCM (макс) при 172 кПа (25 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации - Монтаж: Впрессовка - В пластик
