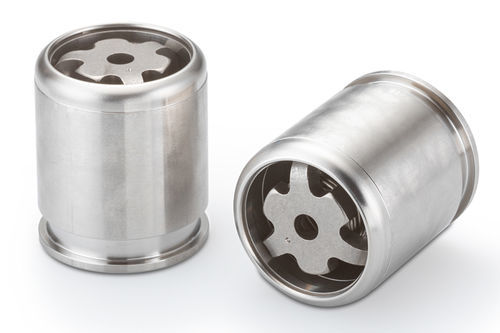

Предохранительный клапан с картриджем CKBA series

с вентилемиз нержавеющей стали

Этот обратный клапан картриджного типа имеет диаметр всего 0,989 дюйма и длину 1,1 дюйма. Его уникальная конструкция максимизирует свободный поток в очень коротком и компактном корпусе. Он идеально подходит для приложений с расходом до 80 GPM. - Обратные клапаны с тарельчатым затвором - Диаметр: 1 дюйм - Ломм-коэффициент: максимум 3,5 Ломма - Рабочее давление: до 5000 psi - Утечка: 1 капля / час при 5000 psi Общая производительность - Максимальная утечка в проверяемом направлении при 5 psid: 1 капля / минута - Максимальная утечка в проверяемом направлении при 1000-5000 psid: 1 капля / час - Ломм-коэффициент при 15 psid и выше: максимум 3,5 Ломма - Номинальное системное давление: до 5000 psi - Номинальный вес: 55 грамм - Испытательная жидкость: MIL-PRF-83282 при 85°F Материалы - Корпус: 15-5PH CRES (AMS 5659) - Тарелка: 440C CRES (AMS 5630) - Пружина: 17-7PH CRES (AMS 5678) - Удерживатель: 304 CRES (QQ-P-35) - Клетка: 304 CRES (ASTM A 666) - Отделка: все детали CRES пассивированы. Номера деталей и спецификации - CKBA1000601A: Давление срабатывания (psid): максимум 1,5, Ломм-коэффициент: максимум 3,5 Ломма - CKBA1000605A: Давление срабатывания (psid): 5 ± 3, Ломм-коэффициент: максимум 3,5 Ломма Изображения - Кривая потока: производительность клапана на MIL-PRF-83282 при 85°F - Вид в разрезе - Размерный вид: все размеры в дюймах. - Детали монтажного отверстия: все размеры в дюймах. Ключевые факты о продукте - Обратные клапаны с тарельчатым затвором - Диаметр: 1 дюйм - Ломм-коэффициент: максимум 3,5 Ломма - Рабочее давление: до 5000 psi - Утечка: 1 капля / час при 5000 psi Характеристики / Технические спецификации - Обратный клапан картриджного типа - Диаметр: 0,989 дюйма - Длина: 1,1 дюйма - Расход: до 80 GPM - Максимальная утечка: 1 капля/мин при 5 psid, 1 капля/час при 1000-5000 psid - Ломм-коэффициент: максимум 3,5 Ломма при 15 psid и выше - Номинальное системное давление: до 5000 psi - Номинальный вес: 55 грамм - Испытательная жидкость: MIL-PRF-83282 при 85°F - Материал корпуса: 15-5PH CRES (AMS 5659) - Материал тарелки: 440C CRES (AMS 5630) - Материал пружины: 17-7PH CRES (AMS 5678) - Материал удерживателя: 304 CRES (QQ-P-35) - Материал клетки: 304 CRES (ASTM A 666) - Отделка: все детали CRES пассивированы - Доступные номера деталей: CKBA1000601A, CKBA1000605A
