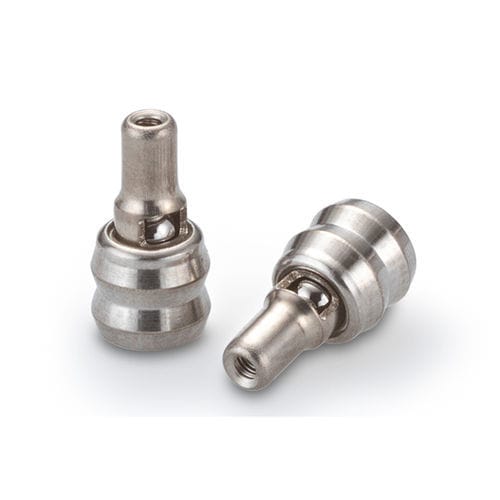

Предохранительный клапан с картриджем CCPI series

вставнойиз нержавеющей стали

Этот картриджный обратный клапан предлагает оптимизированную пропускную способность для своего размера. Уникальная конструкция с шипами обеспечивает легкую установку методом «впрессовки» в пластиковые корпуса и фитинги, что гарантирует удержание и предотвращает любые утечки обхода. Клапан может быть установлен в любом направлении, обеспечивая возможности прямого или обратного потока. Полностью нержавеющая конструкция клапана обеспечивает совместимость с широким спектром жидкостей и газов. Высококачественное металлическое седло обеспечивает низкую утечку, повторяемое давление срабатывания и долгий срок службы. Клапан на 100% функционально протестирован для обеспечения производительности. - Конфигурация монтажа: Впрессовка - В пластик - Диаметр: 4,69 мм - Ломм-скорость: 250 Ломм - Максимальное рабочее давление: Зависит от материала корпуса - Тип седла клапана: Металл к металлу Общая производительность - Ломм-скорость: 250 Ломм - Утечка: 10 SCCM (макс) при 172 кПа (25 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации Материалы - Корпус: Нержавеющая сталь 303 - Клетка: Нержавеющая сталь 305 - Пружина: Нержавеющая сталь 302 - Шарик: Нержавеющая сталь 440C Номера деталей и спецификации - CCPI4510000S: 250 Ломм, 0 кПа (без пружины), 1INST055825S - CCPI4510004S: 250 Ломм, 4 ± 3 кПа (0,6 ± 0,4 psid), 1INST055825S - CCPI4510007S: 250 Ломм, 7 ± 5 кПа (1 ± 0,7 psid), 1INST055825S - CCPI4510014S: 250 Ломм, 14 ± 5 кПа (2 ± 0,7 psid), 1INST055825S - CCPI4510040S: 250 Ломм, 40 ± 15 кПа (6 ± 2,2 psid), 1INST055825S - CCPI4510069S: 250 Ломм, 69 ± 17,3 кПа (10 ± 2,5 psid), 1INST055825S Запасные части и аксессуары - CCRT0055034S: Инструмент для установки впрессовкой вперед 4,5 мм - CCRT0055036S: Инструмент для установки впрессовкой назад 4,5 мм - Кривая потока, вид в разрезе, вид размеров, детали монтажного отверстия: См. изображения в галерее для справочных чертежей и кривых производительности. Ключевые технические характеристики: - Монтаж: Впрессовка (в пластик) - Диаметр: 4,69 мм - Ломм-скорость: 250 Ломм - Утечка: 10 SCCM (макс) при 172 кПа (25 psid) на воздухе - Максимальное рабочее давление: Зависит от материала корпуса, конфигурации и условий эксплуатации - Тип седла клапана: Металл к металлу - Материал корпуса: Нержавеющая сталь 303 - Материал клетки: Нержавеющая сталь 305 - Материал пружины: Нержавеющая сталь 302 - Материал шарика: Нержавеющая сталь 440C
