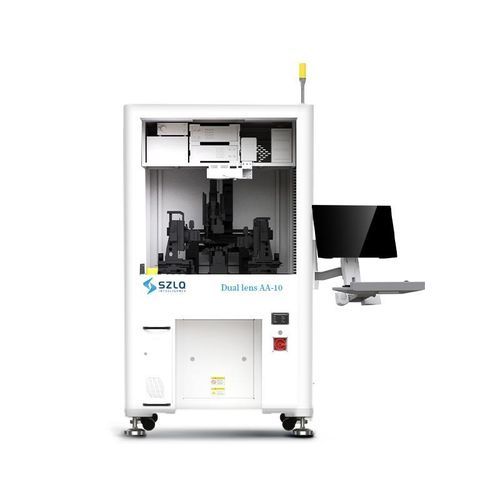

Оптическая система выравнивания Dual lens AA-10

для оптического оборудованиядля оптоволоконной матрицы и волнонаправителяпромышленная

Dual-lens AA-10 — это оборудование для активного выравнивания, разработанное для синхронного сопряжения двух линз. Включает два высокоточных активных монтажных/сопрягающих системы с шестью степенями свободы, температурно-контролируемую платформу и визуальное управление. Конструкция обеспечивает совместимость и стабильность: быстросъёмные приспособления и программная переброска для поддержки нескольких типов машин.

Ключевые функции

• Два комплекта высокоточных активных систем сопряжения и монтажа с шестью степенями свободы
• Температурно-контролируемая платформа высокой точности
• Высокоточное визуальное сопровождение с калибровкой верхней и нижней камер
• Точное обратное сообщение о нажатии линзы
• Автоматическая диспенсерная подача и автоматическое УФ-отверждение
• Высокоэффективная система демпфирования вибраций на воздушной подушке
• Быстросъёмные приспособления и программная переключаемость для совместимости машин

Дополнительные опции / характеристики

• Кастомизация
• Локализация
• Автоматическая калибровка

Области применения

• Фотоника
• Силовые устройства
• Микроволновые RF-устройства
• Сектор новых энергетических транспортных средств

Преимущества / компоненты

• Контроль силы сопла в сочетании с вакуумной адсорбцией
• Компоненты верхнего и нижнего визуального позиционирования
• Приспособления для продукции
• Компоненты для нанесения и модули верхнего зрения и УФ-отверждения
• Источник положительного давления: давление ≥ 0,5 МПа; диаметр подключения: 8 мм
• Источник отрицательного давления: степень вакуума ≤ -80 кПа; диаметр подключения: 8 мм (вакуумный насос опционально)

Технические характеристики

• Контроль температуры подложки: 20 ~ 80 °C, ±0,5 °C (опция)
• Повторяемая точность позиционирования сопряжённых линейных осей: ±100 нм
• Вес оборудования: ок. 650 кг
