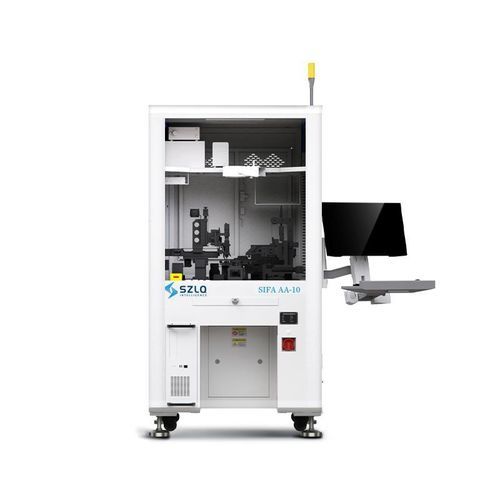

Система крепления SIFA AA-10

SIFA AA-10 — это устройство сопряжения, разработанное для разработки продуктов T/RX-FA. Оно обеспечивает автоматическую дозировку, УФ-отверждение и управление с обратной связью по силе, интегрируя аппаратное и программное обеспечение для валидации и массового производства.

Ключевые особенности

• Эффективная и точная система монтажа сопряжения
• Система автоматического выравнивания стола
• Визуальное руководство для выравнивания
• Точное в реальном времени измерение давления в направлениях X/Z FA
• Автоматическая дозировка
• Автоматическое УФ-отверждение
• Система амортизации на воздушной подушке для повышения стабильности
• Удобный программный интерфейс с быстрой сменой ПО
• Разработанная собственными силами эффективная система сопряжения с высокой совместимостью устройств
• Удобная замена оснастки

Области применения

• Фотоника
• Силовые устройства
• Область СВЧ-RF устройств
• Сектор новых энергетических транспортных средств

Характеристики / Технические спецификации

• Окружающая среда эксплуатации: Температура 22°C ± 2°C; Влажность 55% ± 5%
• Воспроизводимая позиционная точность сопряжённых линейных осей: ±100 нм
• Масса оборудования: прибл. 600 кг
• Источник положительного давления: давление ≥ 0,5 MPa; диаметр соединения: 8 мм
• Источник отрицательного давления: степень вакуума ≤ -80 kPa; диаметр соединения: 8 мм (вакуумный насос опционально)
• Вакуумная адсорбция FA + зажим электрическими губками с обратной связью по силе
• Позиционирование дозирования и обратная связь контроля силы при контакте

Совместимость и опции

• Разработано для валидации НИОКР и масштабируемо для производственных линий
• Опциональный вакуумный насос и настраиваемая оснастка
• Высокая совместимость с различными устройствами и модулями FA
• Быстрая смена ПО для адаптации технологических рецептов
