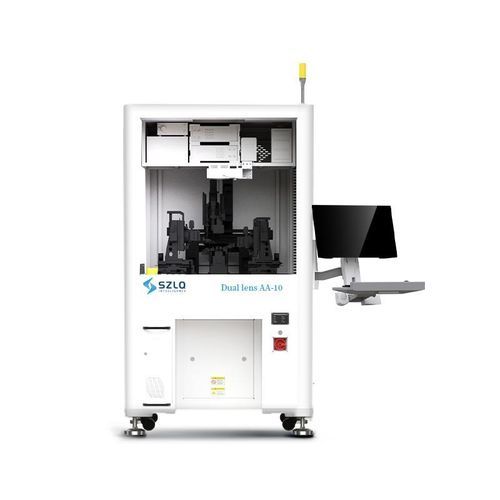

Механическая система выравнивания Dual lens AA-10-z

оптическаядля оптического оборудованиядля оптоволоконной матрицы и волнонаправителя

AA-10-z с двойной линзой — это система активного выравнивания, разработанная для синхронного сопряжения двойных линз. Нано-линейная платформа позиционирования с прямым приводом обеспечивает высокую эффективность сопряжения, стабильность и точность. Оборудование включает две высокоточные активные системы сопряжения и установки с шестью степенями свободы, высокоточное визуальное сопровождение, верхнюю/нижнюю визуальную калибровку, обратную связь по давлению LENS и регулирование силы, автоматическую дозировку и автоматическое УФ-отверждение, а также опциональную термоконтролируемую платформу — подходит для валидации малыми сериями и массового производства.

Ключевые особенности

• Две высокоточные активные системы сопряжения и установки с шестью степенями свободы
• Нано-линейная платформа с прямым приводом для повышения эффективности и точности сопряжения
• Высокоточное визуальное сопровождение с верхней и нижней визуальной калибровкой
• Обратная связь по давлению LENS и регулирование силы при касании
• Автоматическая точная дозировка и автоматическое УФ-отверждение
• Опциональная термоконтролируемая платформа
• Высокоэффективная система демпфирования на воздушной подушке
• Удобный интерфейс ПО, высокая совместимость оборудования и быстрая смена оснастки
• Компактная конструкция для упрощённой интеграции

Области применения

• Фотоника
• Силовая электроника
• Микроволновые RF-устройства
• Сектор новых энергетических автомобилей

Характеристики / Технические спецификации

• Условия эксплуатации: Температура 22°C ± 2°C; Влажность 55% ± 5%
• Повторяемая точность позиционирования сопряжённых линейных осей: ±100 нм
• Масса оборудования: прибл. 650 кг
• Источник положительного давления: давление ≥ 0,5 МПа; диаметр подключения: 8 мм
• Источник отрицательного давления: степень вакуума ≤ -80 KPa; диаметр подключения: 8 мм (вакуумный насос опционально)
• Вакуумное захватывание LENS с обратной связью по контролю силы
• Позиционирование дозирования и обратная связь по контролю силы при касании
