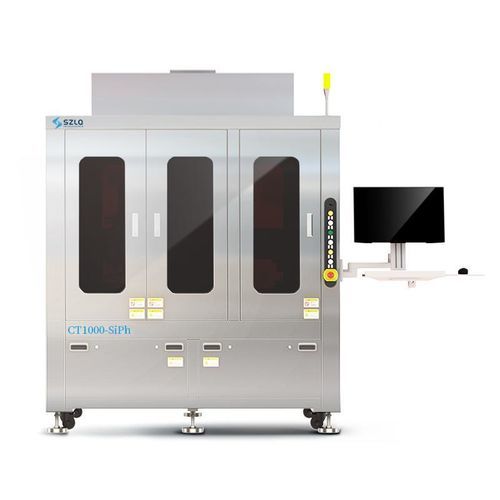

Испытательная машина соединения CT1000-SiPh

автоматическаяЧПУдля материалов

Обзор
CT1000-SiPh — оборудование для тестирования силиконовых оптических чипов, разработанное для промышленной серийной эксплуатации. Система сочетает в себе отдельный тестовый блок и блок загрузки/выгрузки, обеспечивая быстрое и точное сопряжение и измерение массивов волокон (FA) с силиконовыми оптическими чипами. Включает высокоразрешающую систему визуального контроля, высокоточный механизм сопряжения и динамическое закрытое управление силой для обеспечения стабильности измерений и производительности.

Ключевые характеристики

• Высокоразрешающая визуальная система (разрешение 50 нм)
• Высокоточный механизм сопряжения для выравнивания FA→чип
• Динамическое управление в замкнутом контуре по силе для быстрого и воспроизводимого сопряжения
• Высокая совместимость с различными типами чипов и интерфейсов
• Автоматическая загрузка/разгрузка в корзинах для производственного потока

Преимущества

• Независимая демпфирующая система на воздушной подушке в тестовой секции для изоляции внешних вибраций и вибраций загрузки/выгрузки
• Корзинная автоматизированная обработка, подходящая для массового производства
• Обратная связь по конечному давлению для точного контроля и мониторинга процесса
• Поддержка процессов, таких как расширение пленки с горячим воздухом

Области применения

• Фотоника
• Силовые устройства
• Микроволновые RF-устройства
• Транспортные средства на новых источниках энергии (силовые и сенсорные модули)

Технические характеристики

• Вместимость тележки: 25 шт. кольцо для 8-дюймового вафера
• Визуальное разрешение: 50 нм
• Масса оборудования: approx. 1300 кг
• Источник положительного давления: давление ≥ 0,5 MPa; диаметр присоединения: 8 мм
• Источник отрицательного давления: степень вакуума ≤ -80 KPa; диаметр присоединения: 8 мм (опциональный вакуумный насос)
