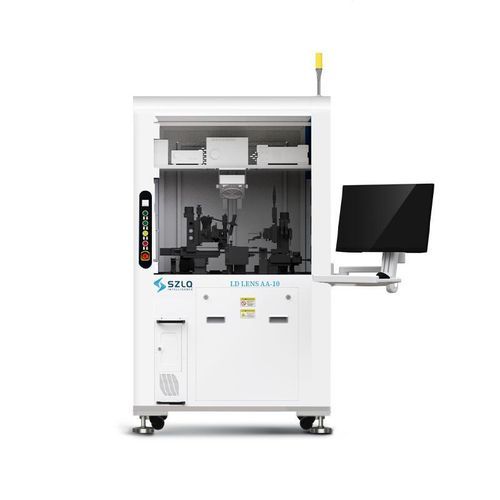

Система выравнивания высокой точности LD LENS AA-10

автоматическая

Обзор:
LD LENS AA-10 — высокоточное устройство для сопряжения и установки, разработанное для LD LENS сцепления и монтажа; обеспечивает активное сопряжение с шестью степенями свободы и интегрированные функции управления и автоматизации для стабильного, повторяемого производства.

Ключевые функции и характеристики:

• Активное сопряжение и установка с шестью степенями свободы
• Платформа с температурным контролем для стабильности процесса
• Высокоточное визуальное сопровождение с верхними/нижними компонентами позиционирования
• Точное обратное измерение давления под LENS
• Управление силой сопла в сочетании с вакуумной адсорбцией
• Автоматическое дозирование и автоматическая УФ-отверждение для интеграции процесса
• Система амортизации на воздушной подушке для изоляции вибраций
• Удобный программный интерфейс, быстрая смена рецептов и высокая совместимость оборудования
• Удобная замена оснастки для поддержки от валидации небольших партий до крупносерийного производства
• Настраиваемая конфигурация с функциями автоматической калибровки

Области применения:

• Фотоника
• Силовые приборы
• Микроволновые радио-частотные устройства
• Сектор новых энергетических автомобилей

Характеристики / технические спецификации:

• Температурный контроль платформы: 20~80 °C, ±0,5 °C (опция)
• Повторяемая точность позиционирования сопряжённых линейных осей: ±100 нм
• Масса оборудования: ≈ 650 кг
• Источник положительного давления: Давление ≥ 0,5 МПа; диаметр подключения: 8 мм
• Источник отрицательного давления: Степень вакуума ≤ -80 кПа; диаметр подключения: 8 мм (вакуумный насос опционально)
• Управление силой сопла в сочетании с вакуумной адсорбцией
• Включает приспособление для изделия и возможности автоматического дозирования
