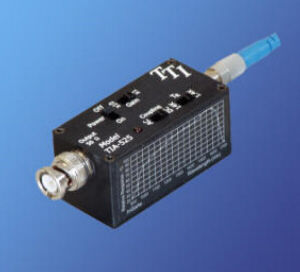

Оптический / электрический преобразователь TIA-525

оптического волокна

Характеристики - Полоса пропускания 125 МГц - <3 пА/Гц1/2 среднеквадратичный шум - Выбираемые параметры усиления от 1 КВ/Вт до 100 КВ/Вт - InGaAs или Si детекторы для использования на всех длинах волн оптоволокна - Питание от внутренней батареи - Возможность управления нагрузкой 50 Ом - Сопряжение переменного или постоянного тока - Разъемы ST или FC - Устанавливается на BNC-вход осциллографа Оптический приемник TIA-525 - это удобный, простой в использовании преобразователь оптического сигнала в электрический. Он чрезвычайно полезен в различных лабораторных и полевых условиях, когда требуется быстрая проверка работы лазерного источника, оптического передатчика или выхода оптоволоконного канала связи. Использование технологии поверхностного монтажа позволяет устанавливать прибор непосредственно на вертикальный входной BNC-разъем осциллографа, оцифровщика или усилителя-локализатора. Достаточно подать питание на блок от батареи, и оптический сигнал, поданный на входной порт оптоволокна, будет точно воспроизведен на экране осциллографа. Имеются детекторы из кремния и индия-галлия-арсенида, охватывающие спектральные области 400-1000 нм или 900-1700 нм соответственно. Усиление выбирается переключателем и обеспечивает пиковые значения чувствительности от 1000 до 100 000 вольт на ватт. Для исследования слабых высокочастотных оптических сигналов в присутствии сильного оптического компонента постоянного тока может быть введена связь переменного тока между каскадами. Электрическая полоса пропускания TIA-500 превышает 125 МГц в конфигурациях с низким и средним коэффициентом усиления и превышает 35 МГц в конфигурации с самым высоким коэффициентом усиления. Выходной каскад устройства полностью способен управлять коаксиальным кабелем с характеристическим сопротивлением 50 Ом.
