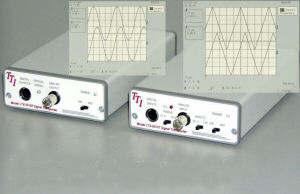

Оптический / электрический преобразователь LTX-5510 series

оптического волокнаTTLодномодовый

Характеристики - Передает аналоговые и цифровые сигналы одновременно - Полоса пропускания аналоговых сигналов от постоянного тока до 12,5 МГц - Два диапазона входных сигналов, +/-1 В и +/-5 В - Аналоговый сигнал оцифровывается с точностью до 12 бит - Четыре независимых цифровых канала - Полоса пропускания цифрового сигнала от постоянного тока до 20 МГц LTX-5510 обеспечивает точную передачу аналогового сигнала плюс четыре канала цифровой информации по оптоволоконным линиям связи длиной от нескольких метров до более чем 10 км. Поступающие аналоговые данные оцифровываются с 12-битной точностью при 50 мегавыборах в секунду и передаются по оптическому волокну со скоростью 1 Гбит/с. Приемник принимает эти цифровые данные и точно восстанавливает аналоговый сигнал на дальнем конце оптоволоконной линии. Полоса пропускания аналогового сигнала составляет от постоянного тока до 12,5 МГц (-3 дБ). Предусмотрено два диапазона входного напряжения: +/-1 В и +/-5 В. Входной импеданс аналогового канала передатчика может быть установлен на 50 Ом или 1 МОм (75 Ом - опционально). Вместе с аналоговыми данными мультиплексируются четыре независимых цифровых сигнала TTL/CMOS/LVTTL, которые могут переключаться со скоростью более 20 МГц. Доступны две модели. Выбор зависит от типа волокна и длины оптоволоконной линии, которая требуется. LTX-5510-850 передает данные на длине 850 нм по многомодовым оптоволоконным линиям длиной до 500 метров, а LTX-5510-1310 передает данные на длине 1310 нм по одномодовому волокну на расстояния более 10 километров.
