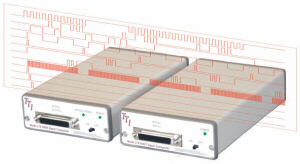

Оптический / электрический преобразователь LTX-5520 series

сигналаTTLодномодовый

Характеристики - Передает 16 независимых сигналов TTL по одному волокну - Каждый канал имеет пропускную способность от 0 до 25 Мб/с - Входы принимает LVTTL и/или CMOS/TTL - Выходы LVTTL (0 - 3,3 В) - Версия 850 нм для многомодовых линий связи до 500 М - Версия 1310 нм для многомодовых линий связи до 10 КМ - Может быть сопряжен с элементами системы LTX- 5510 для конфигурирования удаленных высокоскоростных 12-разрядных модулей АЦП и ЦАП LTX-5520 позволяет передавать шестнадцать независимых каналов цифровой информации по волоконно-оптическим линиям связи длиной от нескольких метров до более чем 10 км. Каждый из 16 входящих каналов TTL дискретизируется со скоростью 50 мегавыборок в секунду, мультиплексируется и последовательно передается по оптическому волокну со скоростью передачи данных 1 Гбит/с. Приемник принимает эти цифровые данные и демультиплексирует их на 16 отдельных выходных портов. Каждый из этих каналов может переключаться со скоростью от 0 до 25 Мб/с. Доступны две модели. Выбор зависит от типа волокна и длины требуемой оптоволоконной линии. LTX-5520-850 передает сигнал со скоростью 850 нМ по многомодовому оптоволокну длиной до 500 метров, а LTX-5520-1310 передает сигнал со скоростью 1310 нм по одномодовому оптоволокну на расстояния свыше 10 километров. Прецизионная аналоговая волоконно-оптическая линия LTX-5510 была первой в нашей серии "Транспортеров сигналов". Он оцифровывает аналоговый сигнал со скоростью 50 Мс/с с 12-битной точностью и восстанавливает его на приемнике LTX-5510 с помощью быстрого цифро-аналогового преобразователя. Если пользователь использует приемник LTX-5520 с передатчиком LTX-5510, то в результате получается удаленная 12-битная система сбора данных с волоконно-оптической связью.
