Особенности -
- Типичная полоса пропускания от постоянного тока до 20 ГГц, минимальная полоса пропускания 18 ГГц
- Спектральная характеристика 1260 - 1620 нм -
- Универсальный источник питания -
- Двухлетняя гарантия
Применения -
- РЧ по оптоволоконным линиям связи -
- характеризация систем -
- Цифровые и аналоговые каналы связи на 20 ГГц -
- Высокоскоростные испытания и измерения

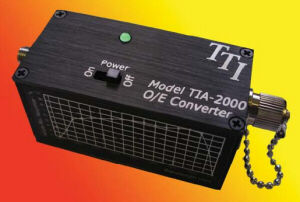

- Преобразователь оптических сигналов в электрические TIA-2000 представляет собой высокоскоростной фотодетекторный модуль, предназначенный для прямого преобразования оптических сигналов, модулированных РЧ, в электрические и обеспечивает типичную полосу пропускания DC-20 ГГц.
- Оптический вход подается через одномодовый волоконно-оптический разъем 9/125, оснащенный ультраполированным разъемом FC-PC или, как вариант, угловым полированным разъемом FC/APC с низким уровнем отражения. РЧ-выход устройства обеспечивается через высокопроизводительный разъем SMA. Типичная оптическая чувствительность составляет 22 В/Вт на длине волны 1550 нм, когда устройство оконечено нагрузкой 50 Ом.
Технические характеристики
-
- Тип детектора: InGaAs/InP (1260-1620нм) -
- Токовая чувствительность: 0.8 A/W @ 1550nm типично -
- Максимальная линейная входная мощность: 3 мВт -
- Максимальная входная мощность без повреждений: 10мВт -
- Полоса пропускания - (3 дБ): DC до 20 ГГц Typ, 18 ГГц min -
- Выходной импеданс: 50 Ом -
- Выходной разъем: Тип K SMA Female -
- Оптоволоконный входной разъем: FC/UPC или FC/APC -
- Входная числовая апертура: 0.11 -
- Оптические возвратные потери: >35 дБ, >52 дБ при подключении APC -
- Электрические возвратные потери: 10 дБ -
- Питание: Универсальный блок питания -
- Размеры: 30.5 мм x 63 мм x 38 мм -
- Вес: 0,16 кг -
- Светодиодные оповещатели: Питание включено -
- Диапазон рабочих температур: 0 - 40 ºC -
- Стандартная гарантия: 2 года, компоненты и качество изготовления, 30-дневная гарантия удовлетворенности -
- Поставляемые аксессуары: Транзитный кейс/чехол для хранения, руководство по эксплуатации, универсальный источник питания
---
