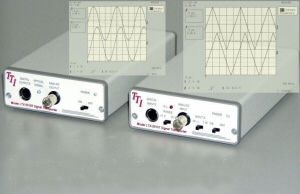

Оптический / электрический преобразователь LTX-5515 series

аналоговыйцифровойоптоволокно

Характеристики - Один аналоговый плюс четыре цифровых канала - Полоса пропускания аналоговых каналов от постоянного тока до 25 МГц - Диапазоны входных сигналов ± 1 В и ± 5 В - Аналоговый сигнал оцифровывается с точностью до 12 бит - Четыре независимых цифровых (TTL) канала - Скорость передачи данных от постоянного тока до 48 Мб/с (каждый канал) LTX-5515 позволяет точно передавать один аналоговый канал плюс четыре цифровых канала информации по оптоволоконным линиям связи длиной от нескольких метров до более чем 10 км. Поступающие аналоговые данные оцифровываются с 12-битной точностью при 100 мегавыборах в секунду и передаются по оптическому волокну со скоростью один гигабит в секунду. Приемник принимает эти цифровые данные и точно восстанавливает аналоговый сигнал на дальнем конце оптоволоконной линии. Полоса пропускания аналогового сигнала составляет от постоянного тока до 25 МГц (-3 дБ). Предусмотрено два диапазона входного напряжения: ± 1 Вольт и ± 5 Вольт. Входной импеданс аналогового канала передатчика может быть установлен на 50 Ом или 1 МОм (75 Ом - опция). Вместе с аналоговыми данными мультиплексируются четыре независимых цифровых сигнала TTL/CMOS/LVTTL, которые могут переключаться со скоростью до 48 Мб/с. Доступны две модели. Выбор зависит от типа волокна и длины требуемой оптоволоконной линии. LTX-5515 (850 нм MM) передает сигнал на длине волны 850 нм по многомодовому оптоволокну длиной до 250 метров, а LTX-5515 (1310 нм SM) передает сигнал на длине волны 1310 нм по одномодовому оптоволокну на расстояния более 10 км.
