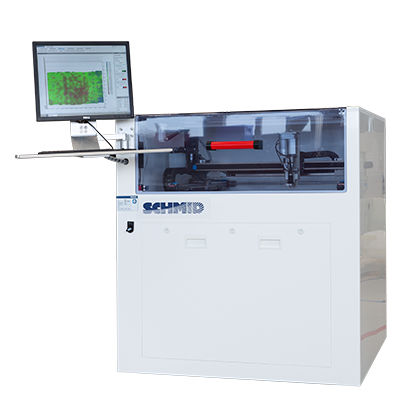

Измерительная система толщины покрытия
вес3Dдля панелей

измерительная система толщины покрытия
измерительная система толщины покрытия
измерительная система толщины покрытия
измерительная система толщины покрытия
измерительная система толщины покрытия
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Физическая величина
толщины покрытия, вес
Технология
3D
Измеренное изделие
для панелей, для печатной платы, для инструментов
Место применения
для контроля, для электроники
Другие характеристики
автоматическая

Описание

ДЕТАЙЛЫ Измерение толщины и контроль качества покрытия Панельный измерительный стол позволяет быстро определить распределение травления после дифференциального травления или скопления меди на медных поверхностях. Измерения выполняются резистивным датчиком полностью автоматически после ввода входных параметров. Затем точки измерения оцениваются компьютером и преобразуются в трехмерную диаграмму, включающую в себя статистический инструмент. БЕНЕФИТЫ Точность и повторяемость: полностью автоматизированное измерение позволяет избежать ошибок при ручном обращении и эксплуатации Быстрота: 100 точек измерения за 3,5 мин Гибкость: поддерживает различные форматы панелей Контроль качества процессов травления и нанесения покрытий Дрейфы процесса легко обнаружить и исправить Снижение потерь урожая за счет раннего обнаружения ТИК. DATA Размеры: 1200 x 1120 x 1210 мм (Ш x Ш x В) Вес: 200 кг Максимальный размер панели: 650 x 650 мм Диапазон измерения: толщина меди 1 µm - 120 µm Измерение допусков: 0.1 µm - 10 µm Слой меди 0,1-5 мкм: ± 0,075 мкм Слой меди 5 - 10 мкм: ± 1,5 % 5 µm - 120 µm Слой меди 5 µm - 50 µm: ± 0,5 µm Слой меди 50 мкм - 80 мкм: ± < 1% Слой меди 80 - 120 мкм: ± < 2%

---
