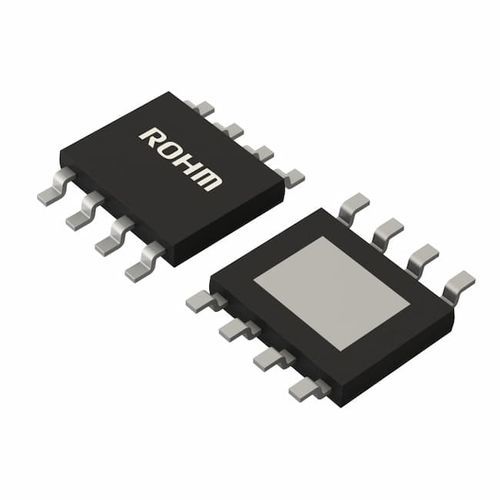

Управление двигателем мост в форме H BD62110JEFJ

для DC-двигателя

BD62110JEFJ - это встроенный 1-канальный драйвер H-моста для щеточных двигателей постоянного тока. Этот драйвер обеспечивает низкое энергопотребление за счет прямой ШИМ. В этой ИС имеются встроенные схемы защиты. Работа каждой схемы защиты способствует обеспечению высокой надежности. Особенности: ♦Один вход источника питания (номинальное напряжение 36 В) ♦ Номинальный выходной ток (пиковый) :1,0A (2,0A) ♦Низкое сопротивление ДМОП-выхода ♦Передний ход, задний ход, торможение, размыкание ♦Внешнее ШИМ-управление ♦Привод для щеточного двигателя постоянного тока ♦Встроенный подтягивающий резистор логического входа ♦Схема предотвращения перекрестной проводимости ♦ Цепь теплового отключения (TSD) ♦ Цепь защиты от сверхтоков (OCP) ♦ Цепь блокировки по пониженному напряжению (UVLO) ♦ Цепь блокировки повышенного напряжения (OVLO) ♦Предотвращение "призрачного" питания (защищает от сбоев в работе при отключении питания) ♦Защита от короткого замыкания соседних выводов ♦Защита от перевернутого монтажа ♦ Корпус HTSOP-J8
