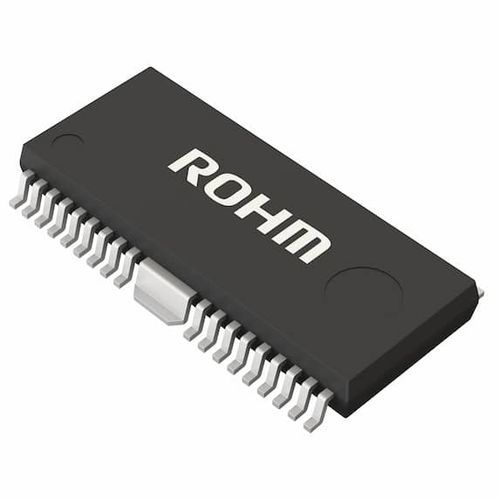

Управление двигателем мост в форме H BD63150AFM

для DC-двигателя

BD63150AFM - это встроенный канальный H-мостовой драйвер двигателя для щеточного двигателя постоянного тока. Этот драйвер может обеспечить низкое энергопотребление за счет прямого ШИМ или ШИМ управления постоянным током. В этой ИС имеются встроенные схемы защиты. Имеется возможность вывода сигнала обнаружения аномалий для Wired-OR, который уведомляет о срабатывании каждой схемы защиты, что способствует установлению высокой надежности. Вход для одного источника питания (номинальное напряжение 50 В) Номинальный выходной ток (пиковый): 5.0A (6.0A) Выход DMOS с низким сопротивлением включения Вперед, назад, тормоз, разомкнут Функция энергосбережения Внешнее управление ШИМ Управление постоянным током ШИМ (функция ограничения тока) Встроенная функция шумоподавления (внешний фильтр помех не нужен) Драйвер для щеточного двигателя постоянного тока Встроенный подтягивающий резистор логического входа Цепь предотвращения перекрестной проводимости Выходной сигнал обнаружения в аномальных состояниях (провод-ОР) Цепь теплового отключения (TSD) Цепь защиты от перегрузки по току (OCP) Цепь блокировки пониженного напряжения (UVLO) Цепь блокировки повышенного напряжения (OVLO) Предотвращение "призрачного" питания (защита от сбоев при отключении питания) Пакет HSOP-M36
