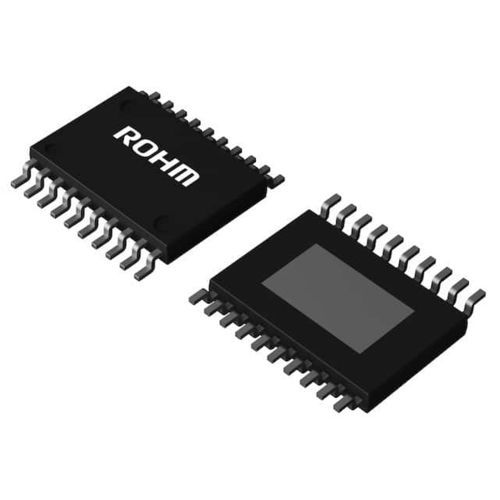

Шаговое управление двигателем BD63610AEFV

Постоянный ток

BD63610AEFV - это биполярный драйвер с низким потреблением, который управляется током ШИМ. Номинальное напряжение питания устройства составляет 36 В, а номинальный выходной ток - 0,8 А. Для входного интерфейса используется режим управления CLK-IN, а режим возбуждения соответствует режиму FULL STEP, HALF STEP. Кроме того, источник питания может управляться одной единственной системой, что упрощает конструкцию. Номинальный выходной ток (DC) 0,8A Низкое сопротивление включения DMOS выхода Режим управления CLK-IN Постоянный ток ШИМ (другие колебания) Встроенная функция подавления всплесков помех (внешний фильтр помех не нужен) Функции полного, половинного шага Переключатель режима возбуждения со свободным временем Функция переключения нормального вращения и обратного вращения Функция энергосбережения Встроенный подтягивающий резистор логического входа Функция сброса при включении питания Схема теплового отключения (TSD) Схема защиты от перегрузки по току (OCP） Схема блокировки по пониженному напряжению (UVLO) Цепь блокировки по превышению напряжения (OVLO) Предотвращение призрачного питания (защищает от неисправности при отключении питания) Микроминиатюрный, ультратонкий корпус с высоким тепловым излучением (металлический корпус открытого типа)
