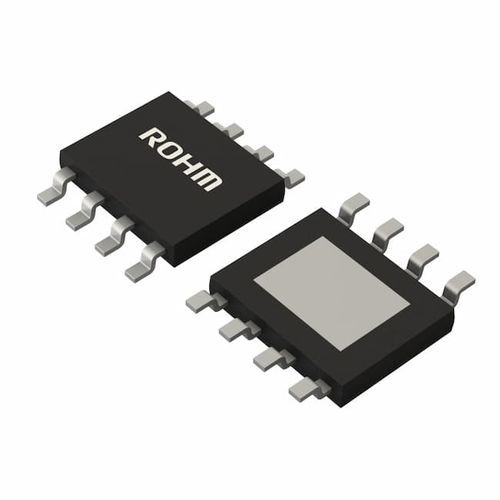

Управление двигателем мост в форме H BD62120AEFJ

для DC-двигателя

BD62120AEFJ - это встроенный 1-канальный H-мостовой драйвер двигателя для щеточных двигателей постоянного тока. Этот драйвер может обеспечить низкое энергопотребление за счет прямого ШИМ. В этой ИС имеются встроенные схемы защиты. Работа каждой схемы защиты способствует обеспечению высокой надежности. Входной сигнал от одного источника питания (номинальное напряжение 36 В) Номинальный выходной ток (пиковый) 2.0A (3.0A) Выход DMOS с низким сопротивлением включения Вперед, назад, тормоз, разомкнут Внешний драйвер управления ШИМ для щеточного двигателя постоянного тока Встроенный подтягивающий резистор логического входа Цепь предотвращения перекрестной проводимости Цепь теплового отключения (TSD) Цепь защиты от перегрузки по току (OCP) Цепь блокировки пониженного напряжения (UVLO) Цепь блокировки повышенного напряжения (OVLO) Предотвращение пропадания питания (защита от сбоев при отключении питания) Защита от короткого замыкания соседних контактов Защита от перевернутого монтажа Пакет HTSOP-J8
