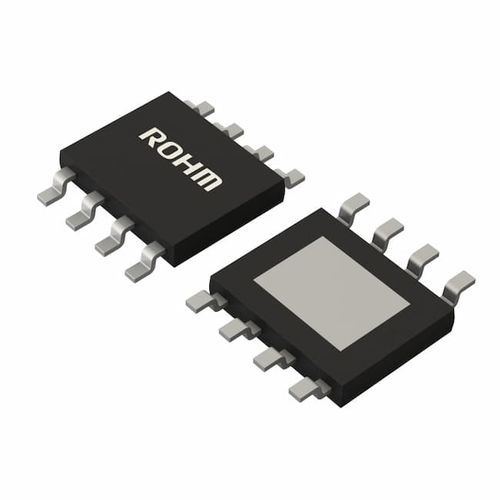

Управление двигателем для DC-двигателя BD62130AEFJ

BD62130AEFJ - это встроенный 1-канальный H-мостовой драйвер двигателя для щеточных двигателей постоянного тока. Этот драйвер может работать с высокой эффективностью с помощью прямого ШИМ. В этой ИС имеются встроенные схемы защиты. Работа каждой схемы защиты способствует обеспечению высокой надежности. Вход для одного источника питания (номинальное напряжение 36 В) Номинальный выходной ток (пиковый): 3.0A (4.0A) Низкое сопротивление включения DMOS выход Вперед, Реверс, Тормоз, Стоп Прямое ШИМ-управление Привод щеточного двигателя постоянного тока Встроенный подтягивающий резистор логического входа Цепь предотвращения перекрестной проводимости Цепь теплового отключения (TSD) Цепь защиты от перегрузки по току (OCP) Цепь блокировки пониженного напряжения (UVLO) Цепь блокировки от перегрузки по напряжению (OVLO) Защита от сбоев при отключении питания (функция Ghost Supply Prevention) Защита от короткого замыкания смежных контактов Защита от перевернутого монтажа Микроминиатюрный, ультратонкий и с высоким тепловым излучением (открытый металлический тип) корпус
