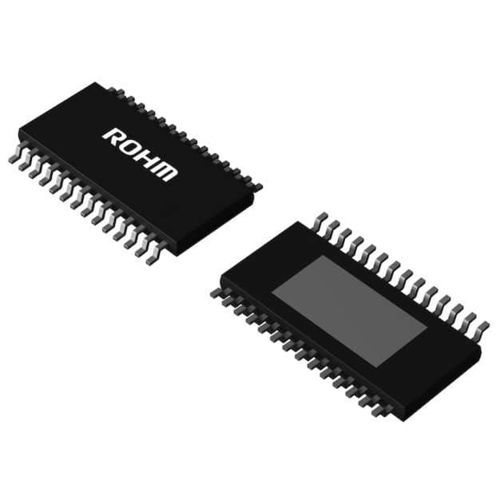

Управление двигателем мост в форме H BD62210AEFV

для DC-двигателя

BD62210AEFV - это встроенный 2-канальный H-мостовой драйвер двигателя для 2 щеточных двигателей постоянного тока или 1 шагового двигателя. Этот драйвер может обеспечить низкое энергопотребление за счет прямого ШИМ или ШИМ управления постоянным током. В этой ИС имеются встроенные схемы защиты. Имеется возможность вывода сигнала обнаружения аномалий для Wired-OR, который уведомляет о срабатывании каждой схемы защиты, что способствует установлению высокой надежности. Вход для одного источника питания (номинальное напряжение 36 В) Номинальный выходной ток (пиковый) : 1.0A (1.5A) Выход DMOS с низким сопротивлением включения Вперед, назад, тормоз, разомкнут Функция энергосбережения Внешнее управление ШИМ Управление постоянным током ШИМ (функция ограничения тока) Встроенная функция шумоподавления (внешний фильтр шума не нужен) Драйвер для 2 щеточных двигателей постоянного тока Драйвер для 1 шагового двигателя ПОЛНЫЙ ШАГ, ПОЛОВИНА ШАГА (управление шаговым двигателем) µSTEP Привод от внешнего ЦАП (управление шаговым двигателем) Встроенный подтягивающий резистор логического входа Цепь предотвращения перекрестной проводимости Выходной сигнал обнаружения в ненормальных состояниях (Wired-OR) Цепь теплового отключения (TSD) Цепь защиты от перегрузки по току (OCP) Цепь блокировки пониженного напряжения (UVLO) Цепь блокировки повышенного напряжения (OVLO) Предотвращение пропадания питания (защита от сбоев при отключении питания) Защита от короткого замыкания соседних контактов Защита от перевернутого монтажа Микроминиатюрные, ультратонкие и с высоким тепловым излучением (тип открытого металла) Пакет HTSSOP-B28
