Управление двигателем мост в форме H BD62221MUV

шаговоеПостоянный ток

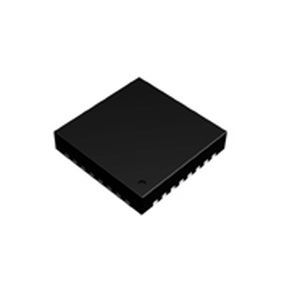

BD62221MUV - это встроенный 2-канальный H-мостовой драйвер двигателя для 2 щеточных двигателей постоянного тока или 1 шагового двигателя. Этот драйвер может обеспечить низкое энергопотребление за счет прямого ШИМ-управления или ШИМ-управления постоянным током. В этой ИС имеются встроенные схемы защиты. Имеется возможность вывода сигнала обнаружения аномалий, который уведомляет о срабатывании каждой схемы защиты, что способствует установлению высокой надежности. Вход для одного источника питания (номинальное напряжение 36 В) Номинальный выходной ток: 2.0A/фаза Номинальный выходной ток (пиковый): 3.0A/фаза Выход DMOS с низким сопротивлением включения Вперед, назад, тормоз, открытая функция Функция энергосбережения Прямое управление ШИМ Управление постоянным током ШИМ (функция ограничения тока) Ограничение пикового тока (функция ограничения тока) Встроенная функция подавления шума спайков (внешний фильтр шума не нужен) Драйвер для 2 щеточный двигатель постоянного тока Драйвер для 1 шагового двигателя Функциональность ПОЛНОГО ШАГА и ПОЛОВИНЫ ШАГА (управление шаговым двигателем) функциональность привода μSTEP с помощью внешнего ЦАП (управление шаговым двигателем) Встроенный входной логический резистор с понижающим сопротивлением Цепь предотвращения перекрестной проводимости Выходной сигнал обнаружения в ненормальных состояниях Цепь теплового отключения (TSD) Цепь защиты от перегрузки по току (OCP) Цепь блокировки пониженного напряжения (UVLO) Цепь блокировки превышения напряжения (OVLO) Защита от сбоев при отключении источника питания (функция предотвращения "призрачного" питания) Защита от короткого замыкания смежных выводов Микроминиатюрный, ультратонкий корпус с высоким тепловым излучением (металлический корпус открытого типа)
