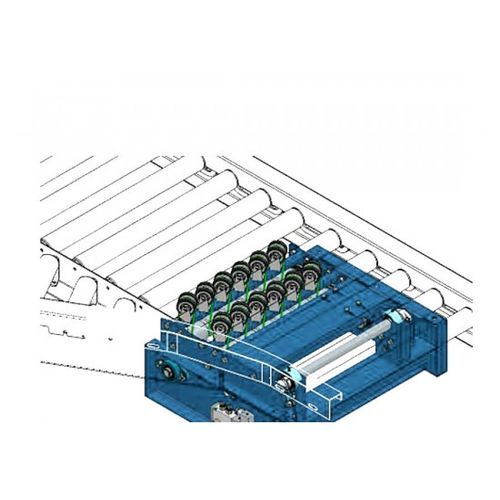

Шунт представляет собой разновидность подъемного шунта с набором наклонных угловых роликов в качестве шунтирующей силы. Он имеет два набора независимых приводов. Одна сила реализует подъемное движение через механизм передачи CAM, а другая сила управляет вращением каждого ролика через круговой ременный привод. Косой роликовый колесный делитель может быть использован для обхода и слияния, как правило, с роликовой машиной, как независимый блок слияния с роликовой машиной главного соединения линии, его экспорт шунт подключен косой роликовой машины, ролик шунт Угол обычно составляет 30 °. Его нормальное состояние находится в низком положении. Когда товары доставляются на разделитель, датчик обнаруживает, что товары находятся на месте. Разделитель поднимается над главным конвейером и передает товар на соседний конвейер. Эта модель подходит для транспортировки багажа и сумок. Существует два вида методов подъема: пневматический и электрический. В данном проекте используется пневматический метод подъема.
Первое. Основная механическая структура и особенности:
Механизм домкрата:
Пневматический домкрат, приводимый в движение цилиндром поворота рычага, быстрый и стабильный подъем;
Электрический домкрат, приводимый в действие двигателем CAM механизма, с вращением CAM и заставляет раму конвейера качаться вверх и вниз.
Механизм переключения нагрузки: двигатель замедления, расположенный на верхней раме, приводит в движение два ведущих ролика соответственно через многоклинковый ремень, а затем приводит в движение верхнее ведущее колесо с клеевой оберткой соответственно через круговой ремень PU.
---
