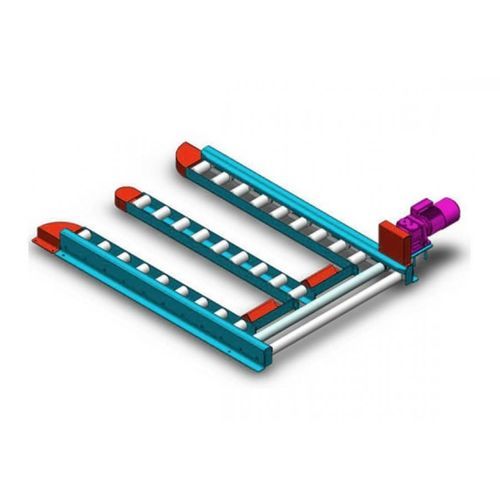

Роликовый конвейер

цепнойгоризонтальныйс электродвигателем

Ролик: 60 односторонний двойной звездочки оцинкованный ролик, труба точной прокатки сварная труба. Двойная звездочка с одной стороны - 08b-14t, а подшипники на обоих концах ролика - необслуживаемые радиальные шарикоподшипники. Корпус: рама изготовлена из стали холодной штамповки. Рама крепится к земле с помощью болтов расширения. Направляющая шина: изготовлена из 4-миллиметровой холоднодеформированной стали и крепится к раме болтами. Приводная цепь: в соответствии со стандартом GB1243 (08b-1 прецизионная роликовая цепь. Приводное устройство: двигатель замедления установлен на кронштейне сбоку рамы. Он включает в себя базовый двигатель с ведущей звездочкой. Цепь соединена со звездочкой двигателя и двумя соседними роликовыми звездочками, а затем роликовая звездочка последовательно соединяется с другими ведущими роликами через замкнутую кольцевую цепь. Защитный кожух: роликовый цепной привод и моторная цепная приводная часть закрыты защитным кожухом. Дополнительное устройство: фотоэлектрическая опора. Поверхностное покрытие: стальная проволочная щетка и наждачная бумага используются для удаления ржавчины на деталях рамы, опорных ножек и монтажной платы фотоэлектрической опоры, а также кислотная промывка для удаления смазки. После фосфатирования на поверхность наносится эпоксидный порошок и запекается. Толщина смолы между 60 м-90 м крепежа. - Двойной цепной ролик (08 b - 14 z) Φ 60 x 2 мм - Двусторонняя направляющая для пластин - Стальная рама 125×70×5 мм - Расстояние между барабанами 152,4 мм - Двигатель серии R с боковым расположением Длина (мм) 750 ≤ L ≤ 3000 Высота (мм) H(мин)≥80 Внутренняя ширина B (мм) 620 ≤ B ≤ 1620 Мощность двигателя P (кВт) 0.37～0.75 Нагрузка на машину (кг) Макс ≤1500 кг
