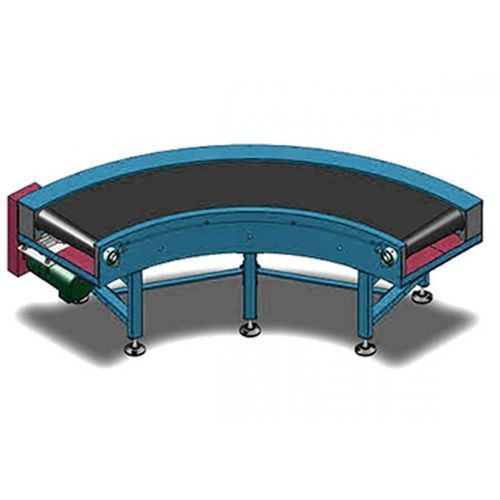

Ленточный конвейер

изогнутыйс электродвигателемдля профилей

Изогнутый ленточный конвейер приводится в движение цепной цепью с боковым изгибом в конической роликовой звездочке для привода поворотного ремня, чтобы завершить транспортировку материала с поворотом. Первая. основная механическая структура и особенности: Поворотный ремень: используется специальный поворотный ремень для самостоятельного открытия пресс-формы. Цепь: используйте цепь 10B-SB с боковым изгибом. Тело: используйте 4 мм стальную пластину, которая будет сформирована сваркой после холодного сгибания. Опорная нога: она принимает индивидуальный тип сварки профиля, который имеет преимущества твердости и хорошей стабильности. Подключите раму к соединительной пластине с помощью болтов, отрегулируйте соединение между основанием ноги и землей и отрегулируйте высоту транспортировочной поверхности на 50 мм, как показано на следующем рисунке: Приводное устройство: двигатель, цепной привод. Поверхностное покрытие: стальная проволочная щетка и наждачная бумага используются для удаления ржавчины на раме, опорных стойках, направляющих частях, аксессуарах и других деталях, а смазка удаляется кислотной промывкой. После фосфатирования на поверхность наносится эпоксидный порошок и запекается. Цвет напыления должен быть указан в цветовой карте стороны "А". Конфигурация внешних деталей: двигатель должен быть SEW, ремень должен быть wynn, основание подшипника должно быть TR, подшипник должен быть ha вал.
