Абсолютный датчик угла поворота UCD-EIC1B-1416-5A7S-PAM

магнитный16 битов14-битный

Описание

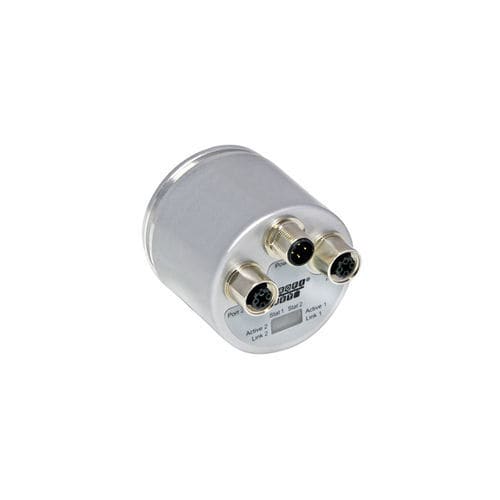

Абсолютный многовитковый энкодер POSITAL IXARC UCD-EIC1B-1416-5A7S-PAM предоставляет позиционную обратную связь через интерфейс Profinet. Имеет квадратный фланец (□ 2.5" / 63,5 мм), цельный вал ø9,52 мм (3/8"), магнитную сенсорную технологию и степень защиты IP66/IP67 для промышленных применений.

Интерфейс
Интерфейс: Profinet (RT, IRT)
Профили: Profidrive Profile 4.x; Encoder Profile 4.0–4.2
Скорость передачи: 100 Mbit; время цикла интерфейса ≥ 125 µs
Диагностика: память, температура, синхронизация, диагностика ввода в эксплуатацию, некорректное масштабирование, связь, сигнал жизни мастера
Функции:

• Boot-loader
• Поддержка MRP / MRPD
• Мигающие индикаторы состояния
• Значения ускорения

Выходы
Выходной драйвер: Ethernet

Электрические данные
Питание: 10–32 VDC
Потребление тока: ≤ 250 mA @10 V, ≤ 100 mA @24 V
Потребляемая мощность: ≤ 3 W
Время запуска: < 15 s
Защита от обратной полярности и короткого замыкания: да
ЭМС: излучение DIN EN 61000-6-4; помехозащищенность DIN EN 61000-6-2
MTTF: 95 лет @ 40 °C

Датчик
Технология: магнитная
Разрешение singleturn: 16 bit
Разрешение multiturn: 14 bit (самопитающийся магнитный счетчик импульсов — без батареи, без редуктора)
Точность (INL): ±0,0878° (≤12 bit)
Код: двоичный

Эксплуатационные условия
Степень защиты (вал и корпус): IP66 / IP67
Рабочая температура: -40 °C … +85 °C
Температура хранения: -40 °C … +85 °C
Влажность: до 98% RH, без конденсата

Механические данные
Материал корпуса: сталь с жидким покрытием (RAL 9006) и катодной защитой от коррозии >720 ч
Фланец: Square □ 2.5" (63,5 мм), алюминий
Вал: solid, single flat, длина 22,4 мм, ø9,52 мм (3/8"), нержавеющая сталь V2A (1.4305 / 303)
Макс. нагрузка на вал: осевая 40 N, радиальная 110 N
Минимальный механический ресурс (10^8 оборотов): 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
Инерция ротора: ≤ 30 gcm²
Момент трения: ≤ 5 Ncm @ 20 °C
Макс. допустимая скорость: ≤ 3000 1/min
Устойчивость к ударам/вибрации: удар ≤100 g; длительный удар ≤10 g; вибрация ≤10 g (10–1000 Hz)
Вес: 430 g

Электрическое подключение
Ориентация подключения: осевая
Разъемы: M12 D-кодированная гнездовая (4-pin), M12 A-кодированный штекер (4-pin), M12 D-кодированная гнездовая (4-pin) согласно спецификации

Сертификация
Approvals: CE

Жизненный цикл продукта
Статус продукта: Новый

Схема подключений (назначение контактов)
Tx+: Разъем 1 контакт 1 / Разъем 3 контакт 1
Rx+: Разъем 1 контакт 2 / Разъем 3 контакт 2
Tx-: Разъем 1 контакт 3 / Разъем 3 контакт 3
Rx-: Разъем 1 контакт 4 / Разъем 3 контакт 4
Питание: Разъем 2 контакт 1
Не подключено: как указано
GND: Разъем 2 контакт 3

Технические характеристики

• Модель: UCD-EIC1B-1416-5A7S-PAM
• Бренд: POSITAL
• Интерфейс: Profinet (RT, IRT), 100 Mbit
• Разрешение: singleturn 16 bit; multiturn 14 bit
• Питание: 10–32 VDC; мощность ≤ 3 W
• Защита: IP66 / IP67
• Вал: ø9,52 мм (3/8"), нерж. сталь, solid single flat
• Рабочая температура: -40 °C … +85 °C
• Вес: 430 g
