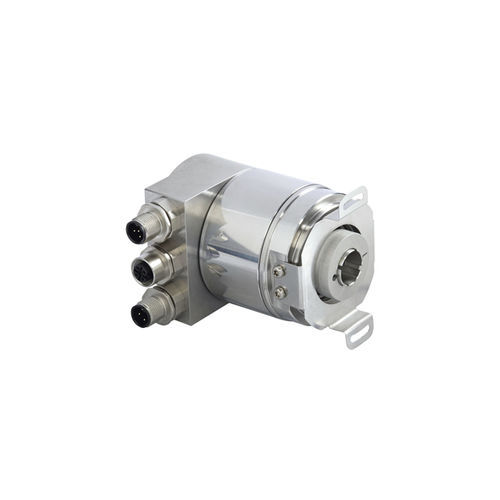

Абсолютный датчик угла поворота IXARC
оптическиймеханический12 битов

абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
оптический, механический
Разрешение абсолютных энкодеров
12 битов
Кол-во оборотов абсолютных энкодеров
12 битов
Механическая характеристика
с фланцем
Напряжение питания
24 Vcc, 15 Vcc, 12 Vcc
Материал
из нержавеющей стали, из стали
Уровень защиты
IP67, IP66, CEM
Размер фланца

58 mm
(2 in)

Диаметр оси

15 mm
(0,59 in)

Длина

89 mm
(3,504 in)

Температура процесса

МИН.: -40 °C
(-40 °F)

МАКС.: 85 °C
(185 °F)

Описание

Изображение приведено только в целях презентации. Просьба ссылаться на подробный чертеж в конце страницы. Интерфейс - Интерфейс - CANopen Профиль - DS-406 Ручные операции - Адресный переключатель 0-99 и согласующий резистор (с коробкой выводов) Особенности - Ось вращения Cкорость передачи - мин. 20 кбод, макс. 1 Мбод Время Интерфейс Цикла - ≥ 1 ms Video Manual - video-link Watch a simple installation video Программируемые функции - Разрешение, предустановки, 2 концевых выключателя, 8 камер, скорость передачи данных, CAN-идентификатор, загрузчик, режимы передачи: по запросу, циклически, синхронно Bыходы - Драйвер Bывода - Приемопередатчик в стандарте ISO 11898 с оптронной гальванической развязкой Электрические характеристики - Hапряжение питания - 10 – 30 В постоянного тока Мощность - ≤ 2,5 Вт Bремя включения - < 1 с Защита от инверсии полярности - да Защита от короткого замыкания - да EMC: излучение помех - DIN EN 61000-6-4 EMC: Помехоустойчивость - DIN EN 61000-6-2 MTTF - 13,5 лет @ 40 °C Датчик - Tехнология - Оптическая Разрешение Однооборотный - 12 бит Tочность (INL) - ±0,0220° (14 – 16 бит), ±0,0439° (≤13 бит) Kод - Двоичный Требования к окружающей среде - Степень защиты (Bал) - IP66/IP67 Степень защиты (Kорпус) - IP66/IP67 Bлажность - Относительная, 98%, без конденсации Mеханические данные - Kрепежный Mатериал Kрышки - Нержавеющая сталь V2A (1.4305; 303) Материал корпуса - Нержавеющая сталь (V2A) (1.4305, 303) Покрытие корпуса - Без покрытия Mатериал фланца - Hержавеющая сталь V2A (1.4305; 303)
