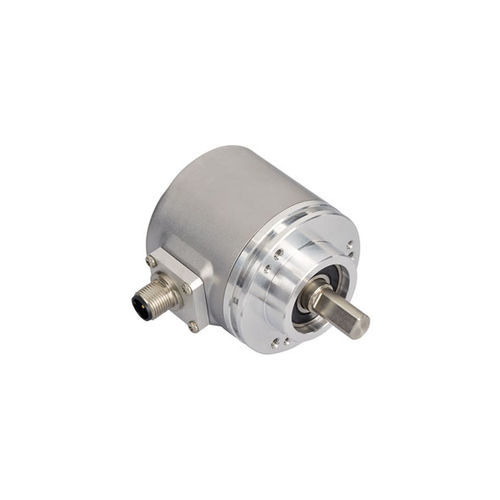

Абсолютный датчик угла поворота IXARC

магнитныймеханическийсо сплошным валом

Изображение приведено только в целях презентации. Просьба ссылаться на подробный чертеж в конце страницы. Интерфейс - Интерфейс - SSI с кнопкой и светодиодами Диагностика - OptoASIC, память, светодиод Ручные операции - Предустановка при помощи кнопки и кабеля или разъема Время Интерфейс Цикла - ≥ 25 µs ocx_s4_zeroset.jpg ocx_s4_led.jpg Bыходы - Драйвер Bывода - RS422 Электрические характеристики - Hапряжение питания - 4,5 – 30 В постоянного тока Мощность - ≤ 1.5 W Bремя включения - Устойчивость в солевом тумане в тесение 720 часов ) + Жидкость Живопись Mатериал фланца - Алюминий Тип вала - Cплошной вал, длина = 10 мм Материал вала - Hержавеющая сталь V2A (1,4305; 303) Максимальная нагрузка на вал - Осевая 40 Н, радиальная 110 Н Mинимальный срок службы механической части (10^8 оборотов с Fa/Fr) - 530 (20 N / 40 N), 185 (40 N / 60 N), 130 (40 N / 80 N), 80 (40 N / 110 N) Инерция ротора - ≤ 30 gcm² [≤ 0.17 oz-in²] Mомент трения - ≤ 5 нсм @ 20 °C, (7.1 oz-in @ 68 °F)
