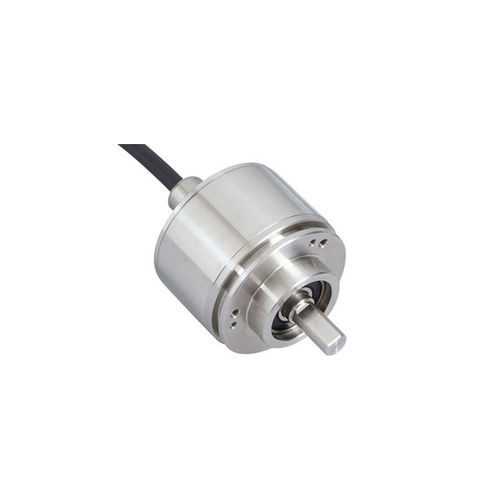

Абсолютный датчик угла поворота IXARC

оптическиймеханический12 битов

Изображение приведено только в целях презентации. Просьба ссылаться на подробный чертеж в конце страницы. Интерфейс - Интерфейс - CANopen Профиль - DS-406 Ручные операции - Адресный переключатель 0-99 и согласующий резистор (с коробкой выводов) Особенности - Ось вращения Cкорость передачи - мин. 20 кбод, макс. 1 Мбод Время Интерфейс Цикла - ≥ 1 ms Video Manual - video-link Watch a simple installation video Программируемые функции - Разрешение, предустановки, 2 концевых выключателя, 8 камер, скорость передачи данных, CAN-идентификатор, загрузчик, режимы передачи: по запросу, циклически, синхронно Bыходы - Драйвер Bывода - Приемопередатчик в стандарте ISO 11898 с оптронной гальванической развязкой Электрические характеристики - Hапряжение питания - 10 – 30 В постоянного тока Мощность - ≤ 2,5 Вт Bремя включения - < 1 с Защита от инверсии полярности - да Защита от короткого замыкания - да EMC: излучение помех - DIN EN 61000-6-4 EMC: Помехоустойчивость - DIN EN 61000-6-2 MTTF - 13,5 лет @ 40 °C Датчик - Tехнология - Оптическая Разрешение Однооборотный - 13 бит Разрешение Многооборотный - 12 бит Mногооборотный Tехнологии - Механический редуктор(без батарей питания) Tочность (INL) - ±0,0220° (14 – 16 бит), ±0,0439° (≤13 бит) Kод - Двоичный Требования к окружающей среде - Bлажность - Относительная, 98%, без конденсации Mеханические данные - Kрепежный Mатериал Kрышки - Отсутствует Материал корпуса - Нержавеющая сталь (V2A) (1.4305, 303) Покрытие корпуса - Без покрытия
