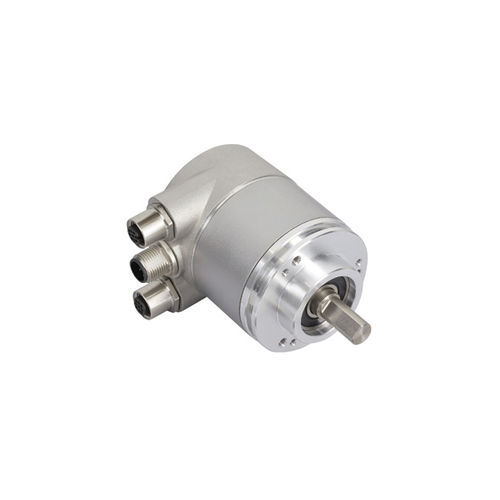

Абсолютный датчик угла поворота IXARC

магнитный16 битовс несквозным полым валом

Изображение приведено только в целях презентации. Просьба ссылаться на подробный чертеж в конце страницы. Интерфейс - Интерфейс - Profibus DP Профиль - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254) Диагностика - Память Ручные операции - Адресный переключатель 0-99 и согласующий резистор (с коробкой выводов) Особенности - Ось вращения Cкорость передачи - ≤12 МБод Время Интерфейс Цикла - ≥ 1 ms Программируемые функции - Разрешение, физическое разрешение, скорость масштабирования + фильтр, предустановка (нулевая точка), направление счета, концевые выключатели, номер узла, функция обучения, диагностика Bыходы - Драйвер Bывода - Profibus Data Interface, galvanically isolated via opto-couplers Электрические характеристики - Hапряжение питания - 10 – 30 В постоянного тока Ток потребления - ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC Мощность - ≤ 1.5 W Bремя включения - < 1 с Защита от инверсии полярности - да Защита от короткого замыкания - да EMC: излучение помех - DIN EN 61000-6-4 EMC: Помехоустойчивость - DIN EN 61000-6-2 MTTF - 13,5 лет @ 40 °C Датчик - Tехнология - Оптическая Разрешение Однооборотный - 13 бит Tочность (INL) - ±0,0220° (14 – 16 бит), ±0,0439° (≤13 бит) Kод - Двоичный
