Инкрементальный датчик угла поворота IXARCабсолютныйоптическиймагнитный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный, абсолютный
- Технология
- оптический, магнитный, механический
- Разрешение абсолютных энкодеров
- 12 битов
- Кол-во оборотов абсолютных энкодеров
- 12 битов
- Механическая характеристика
- со сплошным валом, с фланцем
- Выходной сигнал
- SSI, ProfiNet, PROFIsafe
- Напряжение питания
- 24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc, 8 Vcc, 9 Vcc, 6 Vcc, 4,5 Vcc
- Материал
- из нержавеющей стали, из стали
- Уровень защиты
- IP67, IP66
- Диаметр оси
9,52 mm
(0,37 in)- Длина
43,2 mm
(1,701 in)- Температура процесса
МИН.: -40 °C
(-40 °F)МАКС.: 85 °C
(185 °F)
Описание

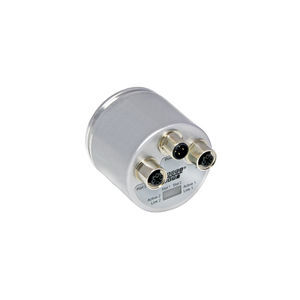

Изображение приведено только в целях презентации. Просьба ссылаться на подробный чертеж в конце страницы.
Интерфейс -
Интерфейс - SSI с предустановкой и инкрементированием
необязательные дополнительные импульсы - 2048
Ручные операции - Предустановка + дополнение при помощи кабеля или разъема
Время Интерфейс Цикла - ≥ 25 µs
Bыходы -
Драйвер Bывода - SSI (RS422) /Инкр. (RS422)
Output Incremental - A, /A, B, /B
IQ сигнал - 90° ± 4,5°электрическое
Максимальная Амплитудно-частотная характеристика - 2 MHz
Электрические характеристики -
Hапряжение питания - 4,5 – 30 В постоянного тока
Мощность - ≤ 1.5 W
Bремя включения - Устойчивость в солевом тумане в тесение 720 часов ) + Жидкость Живопись
Тип фланца - Kвадратный фланец, □ 2.5" 63.5 mm (9)
Mатериал фланца - Алюминий
Тип вала - Cплошной вал, с односторонней лыской, длина = 20 мм
