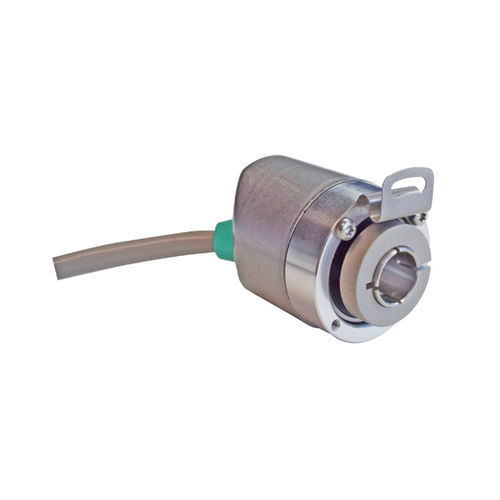

Инкрементальный датчик угла поворота UTD-IPT00-XXXXX-V8S0-5TW

магнитныйс полой осьюс несквозным полым валом

Описание продукта
Программируемый инкрементальный энкодер POSITAL IXARC, модель UTD-IPT00-XXXXX-V8S0-5TW. Слепой полый вал Ø8 мм, варианты фланца Ø36 мм / Ø42 мм. Конфигурируемые выходы: RS422 (TTL) или Push-Pull (HTL). Класс защиты IP64/IP65 в зависимости от конфигурации.

Интерфейс
Тип интерфейса: программируемый инкрементальный. Функции программирования: PPR (1–32768), выбор выхода (HTL/RS422), направление счёта. Конфигурация с помощью UBIFAST Configuration Tool (версия 1.6.10 или новее). Примечание: PPR >16384 требует заводской настройки.

Выходы
Выходной драйвер: RS422 (TTL) или Push-Pull (HTL). Максимальная частотная реакция: 1 MHz. Максимальный ток коммутации: 50 mA на канал. Уровни: HTL высокий >4 V (@4,75–9 V) или >V-3 V (@9–30 V); низкий <0,5 V. RS422 высокий >4 V; низкий <0,5 V.

Электрические данные
Напряжение питания: 4,75–30 VDC. Потребление тока: ≤60 mA @5 V, ≤30 mA @10 V, ≤25 mA @24 V. Потребляемая мощность ≤1,0 W. Время запуска <1 s. Мин. сопротивление нагрузки 120 Ω. Есть защита от переполюсовки и короткого замыкания. EMC: DIN EN 61000-6-4 (излучение), DIN EN 61000-6-2 (стойкость). MTTF: 280 лет @ 40 °C.

Датчик
Технология: магнитная. Точность (INL): ±0,0878° (≤12 бит). Направление сигнала по умолчанию: вращение в часовой стрелке при фронтальном виде вала. Скважность: 180° ±12° (скорость >100 RPM). Угол фаз: 90° ±6° (скорость >100 RPM).

Экологические параметры
Класс защиты (вал и корпус): IP65. Температура эксплуатации: фиксированно -30 °C до +80 °C; при гибком условии -5 °C до +80 °C. Влажность: до 98% RH, без конденсации.

Механические данные
Корпус: сталь, оцинкованная. Фланец: алюминий, слепой полый Ø36/Ø42 мм. Вал: слепой полый, глубина 18 мм, Ø8 мм, нержавеющая сталь V2A (1.4305/303). Трение ≤3 Ncm @20 °C. Макс. механическая скорость ≤12 000 1/min. Удары и вибрации соответствуют стандартам EN. Длина 50,2 мм. Масса 805 г. Макс. статическое осевое/радиальное смещение ±0,3 мм / ±0,5 мм.

Электрическое подключение
Выход кабеля: осевой или радиальный. Стандартный кабель: PVC 5 м, 0,14 mm² (AWG26). Диаметр кабеля 6 мм. Мин. радиус изгиба: 46 мм (фиксированно), 61 мм (при сгибе).

Сертификация
Одобрения: CE и cULus.

Жизненный цикл
Состояние: New (новый продукт).

Схема подключения (сигнал → цвет)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Импульсная диаграмма и чертежи
Импульсная диаграмма для фазировки каналов (A, /A, B, /B, Z, /Z) и 2D/3D чертежи для монтажа, вариантов фланца и выхода кабеля доступны.

Аксессуары (примерно)

• 10026904 - UBIFAST Configuration Tool
• 10035191 - AP20-00 Counter
• 10035203 - DiMod Counter (Relay o/p)
• 10070674 - Clamping Ring V12

Технические характеристики

• Модель: UTD-IPT00-XXXXX-V8S0-5TW
• Бренд: POSITAL
• Тип интерфейса: программируемый инкрементальный (PPR 1–32768)
• Выходы: RS422 (TTL) или Push-Pull (HTL), макс. 1 MHz
• Питание: 4,75–30 VDC
• Потребление: ≤60 mA @5 V
• Вал: слепой полый Ø8 мм, глубина 18 мм; нержавеющая сталь
• Фланец: Ø36 / Ø42 мм, алюминий
• Корпус: оцинкованная сталь; длина 50,2 мм
• Защита: IP65 (вал и корпус)
• Температура эксплуатации: -30 °C до +80 °C
• Кабель: 5 м PVC, 0,14 mm² (AWG26)
• Одобрения: CE, cULus
