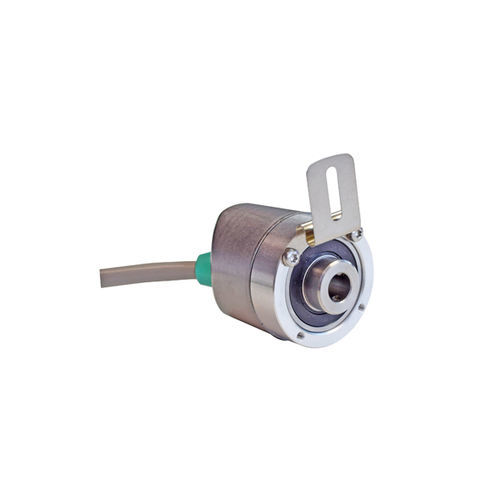

Инкрементальный датчик угла поворота UTD-IPT00-XXXXX-AAB0-2TW

магнитныйс полой осьюс несквозным полым валом

Описание продукта
POSITAL IXARC программируемый инкрементальный энкодер с выходами RS422 (TTL) или Push-Pull (HTL). Фланец Blind Hollow ø36 mm (A), слепой полый вал ø10 mm (глубина 18 mm). Степень защиты IP64 / IP65 в зависимости от исполнения.

Интерфейс
Интерфейс: программируемый инкрементальный
Конфигурируемые параметры: PPR (1–32768), тип выхода (HTL Push-Pull или RS422 TTL), направление счета
Инструмент конфигурации: UBIFAST Configuration Tool (версия 1.6.10 или новее). Примечание: PPR >16384 требует настройки на производстве.

Выходы
Драйвер выхода: RS422 (TTL) или Push-Pull (HTL)
Высокий уровень (HTL): >4 V @ 4.75–9 V; > V-3 V @ 9–30 V
Низкий уровень: <0.5 V
Макс. частотная полоса: 1 MHz
Макс. коммутируемый ток: 50 mA на канал

Электрические данные
Питание: 4.75–30 VDC
Потребление тока: ≤60 mA @5 V; ≤30 mA @10 V; ≤25 mA @24 V
Потребляемая мощность: ≤1.0 W
Время запуска: <1 s
Мин. сопротивление нагрузки: 120 Ω
Защита от переполюсовки и от короткого замыкания: Да
ЭМС: излучение DIN EN 61000-6-4; помехозащищенность DIN EN 61000-6-2
MTTF: 280 years @ 40 °C

Датчик
Технология: магнитная
Точность (INL): ±0.0878° (≤12 бит)
Направление сигнала по умолчанию: вращение вала по часовой стрелке (вид спереди на вал)
Скважность: 180° ±12° (скорость >100 RPM)
Фазовый угол: 90° ±6° (скорость >100 RPM)

Эксплуатационные условия
Степень защиты (вал / корпус): IP65
Диапазон рабочих температур: -30 °C фиксированно / -5 °C гибко до +80 °C
Влажность: до 98% RH, без конденсации

Механические данные
Корпус: сталь, оцинкованное покрытие; фланец: алюминий (Blind Hollow ø36 mm A)
Вал: слепой полый ø10 mm, глубина 18 mm, нержавеющая сталь V2A (1.4305 / 303)
Трение: ≤3 Ncm @20 °C
Макс. механическая скорость: ≤6000 1/min
Удар / вибрация: удар ≤100 g; вибрация ≤10 g
Длина: 50.2 mm; Вес: 405 g
Макс. осевое / радиальное смещение: статич. ±0.3 / ±0.5 mm; динамич. ±0.1 / ±0.2 mm

Электрическое подключение
Ориентация кабеля: осевая или радиальная
Подключение: фиксированный кабель 2 m (PVC), диаметр 6 mm, жила 0.14 mm² (AWG 26)
Мин. радиус изгиба: 46 mm фикс.; 61 mm при изгибе

Схема подключения (сигнал → цвет)
A → Green
/A → Yellow
B → Gray
/B → Pink
Z → Blue
/Z → Red
Power Supply → Brown
GND → White
Shielding → Shield

Сертификация и жизненный цикл
Одобрения: CE, cULus
Состояние продукта: Новый

Дополнительная информация
Импульсная диаграмма, чертежи размеров и 2D/3D файлы доступны для монтажа и прокладывания кабелей.

Технические характеристики / спецификации

• Серия: UTD-IPT00
• Тип: программируемый инкрементальный энкодер (POSITAL IXARC)
• Диапазон PPR: 1–32768 (PPR >16384 требует производственной настройки)
• Выходы: Push-Pull (HTL) или RS422 (TTL), макс. 50 mA/канал
• Макс. частотная полоса: 1 MHz
• Питание: 4.75–30 VDC
• Степень защиты: IP65 (вал и корпус)
• Вал: слепой полый ø10 mm, глубина 18 mm, нерж. сталь V2A
• Фланец: Blind Hollow ø36 mm (A), алюминий
• Размеры / масса: 50.2 mm / 405 g
• Стандарты EMC: DIN EN 61000-6-4 / DIN EN 61000-6-2
• Одобрения: CE + cULus
